Advertencia: Adaptador no compatible con la referencia actual o el límite seleccionado

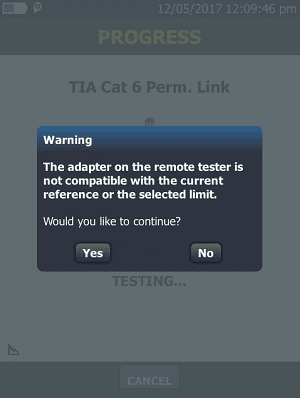

Es posible que encuentre esta  advertencia  cuando intente ejecutar una prueba automática en Versiv (DSX-5000/DSX-8000):

¿Qué significa la Advertencia?

Se ha producido una discrepancia entre el tipo de límite de prueba seleccionado y los adaptadores conectados al sistema principal y remoto.

Para generar el error, el probador se configuró para usar el límite de prueba TIA Cat 6 Permanent Link y conecté el adaptador de enlace permanente DSX-PLA804 en la unidad principal y un adaptador de canal DSX-CHA804 en la unidad remota.

El propósito de la advertencia es evitar que el cliente rechace los resultados del técnico por probar incorrectamente el enlace. En el ejemplo anterior, al tocar SÍ para continuar, los resultados pueden rechazarse si el requisito era probar el enlace permanente TIA Cat 6, ya que la prueba con un adaptador de canal en el lado remoto Versiv no podrá medir el conector y el enchufe acoplados. conexión como se puede hacer con el adaptador de enlace permanente.

¿Cómo evito esta advertencia?

Si el límite de prueba es una prueba de enlace permanente, en general debe conectar adaptadores de enlace permanente tanto en el enlace principal como en el remoto y conectar los extremos RJ45 a las tomas del enlace bajo prueba.

Si el límite de prueba es una prueba de canal, en general debería conectar adaptadores de canal tanto al principal como al remoto y agregar cables de conexión para conectar el RJ45 y probar el enlace bajo prueba.

¿Qué más puede causar esta Advertencia?

Por supuesto, hay excepciones en las que sería necesario utilizar una combinación de adaptadores:

• Herramientas > Establecer referencia entre Versiv principal y remoto a través de los adaptadores de cobre requiere el uso de un adaptador de enlace permanente y un adaptador de canal para conectar las unidades entre sí. Si intenta ejecutar una prueba automática en sus conexiones de referencia, aparecerá una advertencia de compatibilidad cuando se establezca el límite de prueba para una prueba de tipo de enlace permanente o canal.

¿Se seleccionó un límite de prueba incorrecto para lo que necesita probar?   Si el enlace tiene un conector en un extremo y un enchufe en el otro, quizás uno de estos límites de prueba sea más adecuado:

• Enlace permanente de conector único modificado  (utiliza adaptador de canal DSX-CHAx04 en un lado, DSX-PLAx04 en el otro lado)
• Enlace terminado con enchufe modular (MPTL)  (utiliza un adaptador de cable de conexión DSX-PCxx en un lado y un adaptador DSX-PLx04 en el otro lado)

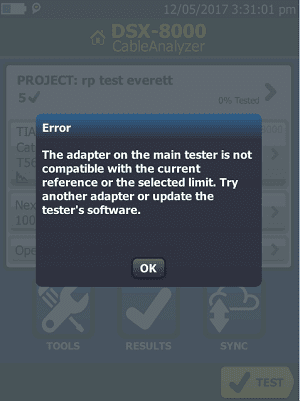

​La prueba de los límites del cable de conexión TIA requiere adaptadores DSX-PCxxS especiales  y no se puede realizar con adaptadores de canal. Si selecciona un límite de cable de conexión TIA y no utiliza los adaptadores de cable de conexión DSX-PCxxS, Versiv muestra este  error  y no permitirá que el usuario continúe ejecutando la prueba automática.
