Asegurarse de que los puertos de salida OptiFiber® Pro estén limpios

Con las pruebas de fibra óptica, todos entendemos la necesidad de limpieza; Los conectores de fibra sucios pueden provocar un rendimiento deficiente de la red y provocar fallos falsos durante las pruebas de certificación.

Muchos técnicos e ingenieros que realizan trabajos de instalación de fibra óptica entienden que es importante inspeccionar y limpiar, si es necesario, los cables de lanzamiento y de cola que se utilizan con los instrumentos del reflectómetro óptico en el dominio del tiempo (OTDR) antes de configurar la compensación de lanzamiento y cola y luego usar el Instrumento para realizar mediciones. Es igualmente importante inspeccionar y limpiar, si es necesario, todos los conectores de fibra en el panel de conexión o en el casete antes de realizar la prueba.

Lo que a menudo se pasa por alto son los conectores de los propios instrumentos de prueba. Los comentarios de nuestros centros de servicio indican que un porcentaje muy alto de los instrumentos enviados para reparación solo presentaban conectores de fibra óptica sucios.

La inspección y limpieza de los conectores de instrumentos se puede realizar en el campo, sólo es necesario contar con el equipo adecuado. Ese equipo es el mismo que se utiliza para inspeccionar y limpiar TRC y conectores en paneles de conexión.

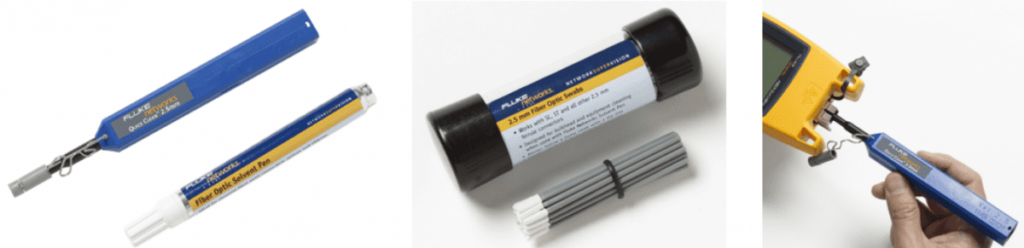

Necesitas lo siguiente:

El proceso de inspección y limpieza es sencillo, pero se debe tener cuidado para no dañar los casquillos de fibra de los puertos de salida OptiFiber Pro ® , que son puertos de contacto.

Para inspeccionar los puertos de salida del módulo OptiFiber Pro ® , no desmonte el adaptador para exponer el casquillo. Si lo hace, podría dañar accidentalmente la férula e incluso romperla, lo que provocaría una reparación costosa. El método preferido es inspeccionar los puertos de salida utilizando la punta de mamparo adecuada instalada en la cámara FI-1000 FiberInspector™ Pro.

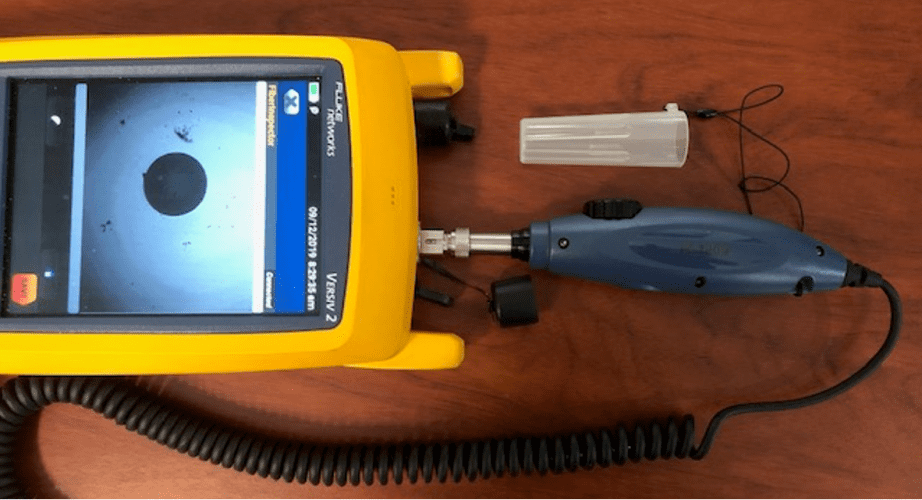

Coloque el instrumento boca arriba con la tapa del puerto hacia un lado; Inserte con cuidado la punta de la cámara en el puerto multimodo con la cámara de lado. Consulte la imagen a continuación sobre cómo orientar la cámara correctamente para insertarla en los puertos de salida.

Manipule la posición de la cámara con cuidado para centrar la imagen y utilice el control de enfoque de la cámara para obtener una imagen clara. Puede guardar la imagen capturada como referencia.

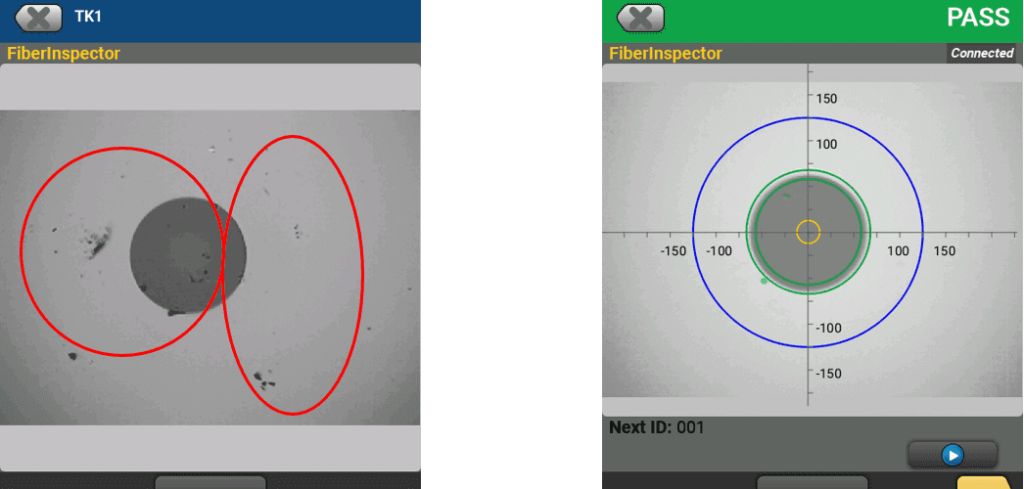

A continuación, Figura 2, se muestra un puerto de salida multimodo típicamente sucio de OptiFiber Pro ® y ese mismo puerto (a la derecha) limpio; observe las marcas de suciedad a la izquierda del casquillo en la captura de pantalla de la izquierda, suciedad cerca del línea de pegamento y tierra a la derecha del núcleo, ambos rodeados por un círculo

Para limpiar un puerto sucio, el método más sencillo es utilizar el producto Fluke Networks Quick Clean™. Este es un limpiador estilo clic y es ideal para limpiar la contaminación de la férula que no ha sido «horneada». Si la contaminación es intensa, primero debe realizar una limpieza húmeda con un hisopo humedecido con disolvente de limpieza de Fluke Networks y luego con un hisopo seco para secar la humedad residual. También se puede utilizar Quick Clean™ para finalizar el proceso de limpieza. Recuerde, la suciedad bloqueará la luz proveniente del puerto y provocará resultados deficientes en las mediciones.

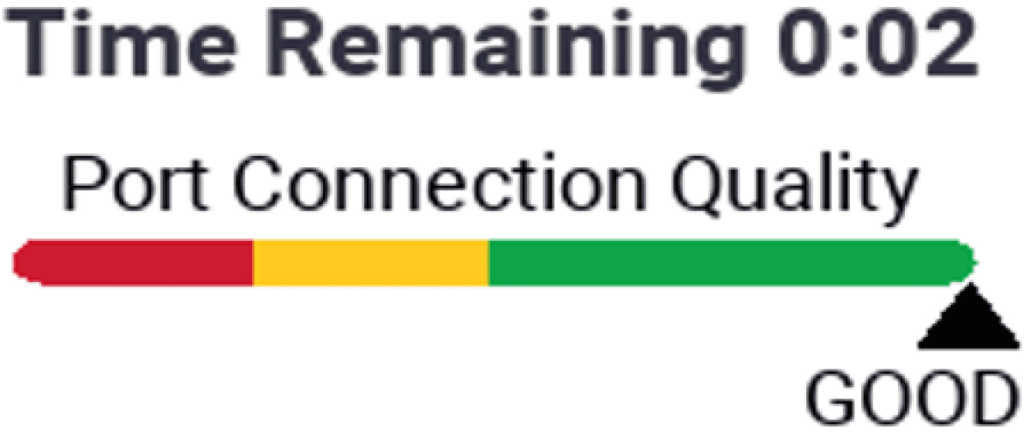

Los puertos de salida sucios harán que la flecha en el indicador de calidad de la conexión del puerto se mueva fuera de la zona verde y baje a las zonas amarilla y roja, lo que indica una mala calidad del puerto, lo que comprometerá sus mediciones OTDR.

Con OptiFiber Pro OTDR, puede utilizar la cámara FI-1000 configurada para utilizar los límites de inspección IEC 61300-3-35 ED.2 para una evaluación exhaustiva. Al inspeccionar el puerto de salida MM, utilice el límite MM; para el puerto SM, utilice el límite SM de 45 dB como criterio de evaluación.

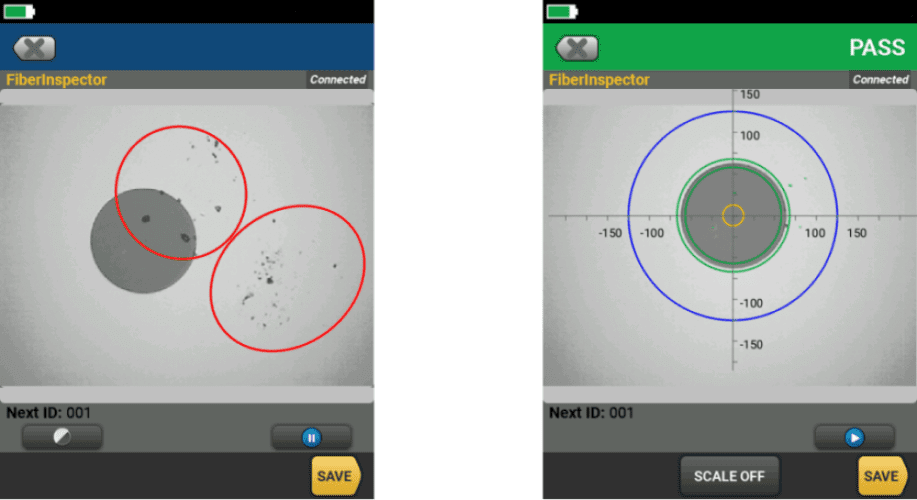

El proceso para inspeccionar y limpiar el puerto de salida monomodo es el mismo que se utiliza para el puerto multimodo. Coloque con cuidado el instrumento boca arriba, retire la cubierta protectora del puerto y muévalo hacia un lado. La cámara se inserta con cuidado en el puerto monomodo, luego centra y enfoca la imagen en la pantalla. Busque cuidadosamente rayones, defectos y suciedad que puedan impedir que el instrumento funcione correctamente. A continuación, Figura 5, se muestra un puerto monomodo que tiene problemas de suciedad, con un círculo rojo. A la derecha está el mismo puerto, correctamente limpiado.

No puede esperar lograr buenos resultados de medición si sus conectores de fibra están sucios, lo mismo ocurre con los puertos de sus instrumentos de prueba. Debe inspeccionar los puertos de sus instrumentos como parte del mismo proceso que implica inspeccionar y limpiar sus cables de lanzamiento y cola, antes de intentar establecer la compensación y realizar mediciones.
