Autoprueba: verificación de adaptadores DSX-PLA004 y DSX-CHA004 con DSX-5000 CableAnalyzer

Si recibe fallas durante las pruebas, existe la posibilidad de que haya un adaptador de enlace permanente DSX-PLA004 defectuoso. También podría tener un adaptador de canal DSX-CHA004 defectuoso si también estuviera realizando pruebas de canal.

Una autoprueba Cat 6 ayudará a determinar si tiene un enlace permanente DSX-PLA004 o adaptadores de canal DSX-CHA004 defectuosos.

  • Inserte los módulos DSX-5000 CableAnalyzer en los marcos principales.
  • Encienda las unidades principal y remota.
  • Conecte un adaptador de enlace permanente DSX-PLA004 al módulo DSX de la unidad principal Versiv/TFS. (El que tiene la pantalla LCD)

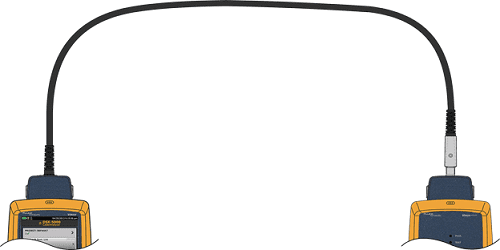

  • Conecte un adaptador de canal DSX-CHA004 al otro módulo DSX y conecte los adaptadores directamente entre sí como se muestra a continuación:

ALCARED

  • Presione el  botón INICIO
  • Toque el  campo Límite de prueba  , que es el área rectangular grande justo debajo de la sección PROYECTO.
  • Toque  NUEVA PRUEBA  en la esquina inferior izquierda.
  • En la pantalla CONFIGURACIÓN DE PRUEBA, toque la   barra Límite de prueba:.
  • Toque  MÁS  en la esquina inferior derecha.
  • Seleccione  Aplicación .
  • Desliza hacia arriba para seleccionar  Cat6 Selftest .
  • Toque la   barra Tipo de cable:.
  • Seleccione  Cat 6 F/UTP . (Si no ve esto, toque  MÁS  >  Genérico )

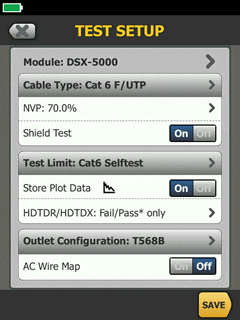

IMPORTANTE: En la pantalla CONFIGURACIÓN DE PRUEBA, toque  GUARDAR  en la esquina inferior derecha:

ALCARED

  • En la pantalla CAMBIAR PRUEBA, asegúrese de que  esté seleccionada la prueba de autoprueba Cat6 .
  • Toca  USAR SELECCIONADO  en la esquina inferior derecha.
  • Ahora está listo para ejecutar la prueba.

Continúe y pruebe las siguientes configuraciones para eliminar por completo cualquier problema con el adaptador:

  1. Adaptador de enlace permanente 1 al adaptador de canal 1
  2. Adaptador de enlace permanente 2 al adaptador de canal 1
  3. Adaptador de enlace permanente 1 al adaptador de canal 2

Si los pasos 1 y 2 PASAN, sus adaptadores de enlace permanente son buenos. Es una buena idea realizar el Paso 3 para verificar el adaptador de canal DSX-CHA004 restante.

Si TODAS las combinaciones de la prueba fallan, o no puede realizar ninguna prueba con ninguna combinación de adaptadores, comuníquese con el  Centro de asistencia técnica.

Números de piezas de repuesto:

DSX-PLA004S – Juego de 2 adaptadores de enlace permanente
DTX-CHA004S – Juego de 2 adaptadores de canal
