Cable de conexión protector de puerto de origen OTDR
Con la introducción de las pruebas SmartLoop OTDR, Fluke Networks también agregó cables de conexión protectores del puerto de origen OTDR de 0,3 m a los accesorios OptiFiber Pro como un medio para ayudar a proteger el estado del puerto OTDR.
Es importante tener en cuenta que el cable de conexión protector de puerto solo debe usarse entre el puerto OTDR en el módulo OFP-QUAD y el primer cable de lanzamiento OTDR, y NO en el extremo del cable de lanzamiento para realizar una conexión a un mamparo con un tipo de conector diferente. El extremo del cable de lanzamiento del OTDR debe tener el mismo tipo de conector que el enlace bajo prueba (no se deben utilizar cables de conexión híbridos para realizar la transición de diferentes tipos de conectores, ya que esto probablemente provocará un evento oculto en la tabla de eventos).

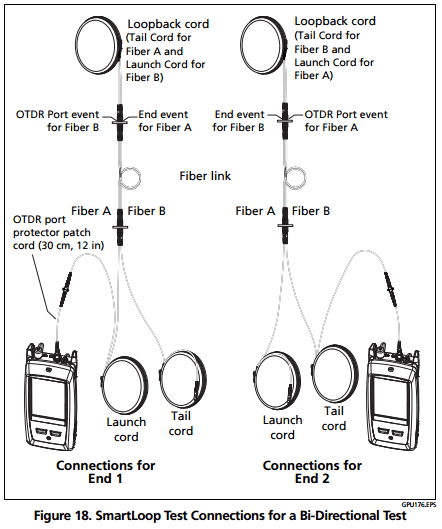

Estos gráficos muestran dónde se utiliza el cable de conexión protector de puerto OTDR para las conexiones de compensación de lanzamiento de SmartLoop y para las conexiones de prueba de SmartLoop.
Cuando se realiza la prueba SmartLoop, el técnico debe intercambiar las conexiones del cable de lanzamiento al cable de cola durante la medición para poder probar la conexión del extremo 2. La prueba SmartLoop realiza automáticamente un promedio bidireccional en OptiFiber Pro y los resultados se guardan en el probador, sin necesidad de procesamiento adicional en el software para PC LinkWare.
El uso del cable de conexión protector del puerto OTDR ayuda a proteger el puerto OTDR de OptiFiber Pro para que no se ensucie ni se dañe. Es mucho más rentable reemplazar un cable de conexión corto que coordinar la reparación del puerto OTDR a través del Centro de servicio.
Los latiguillos protectores del puerto de origen OTDR NO están cubiertos por el programa Gold Support para el reemplazo de accesorios.
Estos son los números de pieza y se pueden solicitar a través de un revendedor autorizado:
MRC-50-SCSC-0.3m 0.3m MM 50 µm TRC 0.3m para puerto OTDR (SC/SC)
MRC-62.5-SCSC-0.3m 0.3m MM 62,5μm TRC 0.3m para puerto OTDR (SC/SC)
SRC-9-SCSC-0.3m 0.3m SM 9μm TRC 0.3M para puerto OTDR (SC/SC)
MRC-50-LCLC-0.3MM 0.3m MM 50μm TRC 0.3m para puerto OTDR (LC/LC)
MRC-62.5-LCLC.3M-M 0.3m MM 62,5μm TRC 0.3m para puerto OTDR (LC/LC)
SRC-9-LCLC-0.3MM 0.3m SM 9μm TRC 0.3M para puerto OTDR (LC/LC)
Fluke Networks también ofrece los siguientes adaptadores intercambiables para el puerto de origen OTDR en OptiFiber Pro:
Adaptador SC intercambiable de puerto fuente OTDR PA-SC
Adaptador LC intercambiable de puerto fuente OTDR PA-LC
Adaptador ST intercambiable del puerto fuente PA-ST OTDR
Adaptador FC intercambiable de puerto fuente OTDR PA-FC
