Calificar o analizar una imagen de extremo

El usuario final puede calificar una imagen de extremo solo si el Límite de extremo elegido es «Manual». El probador analiza y juzga automáticamente el cable según el límite IEC 613000-3-35 ED 2 elegido.

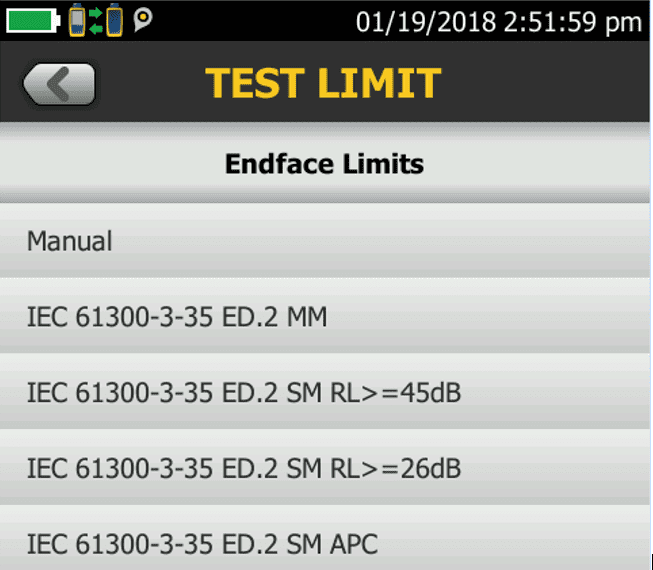

Hay cinco límites de prueba disponibles en Límites de cara final.

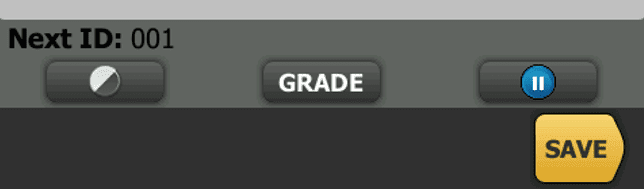

Si selecciona Manual, usted, el usuario final, calificará la imagen del extremo en función de lo que vea en la pantalla. Cuando presione Prueba, verá un botón Calificar, que le permite calificar según la calidad visual que ve.

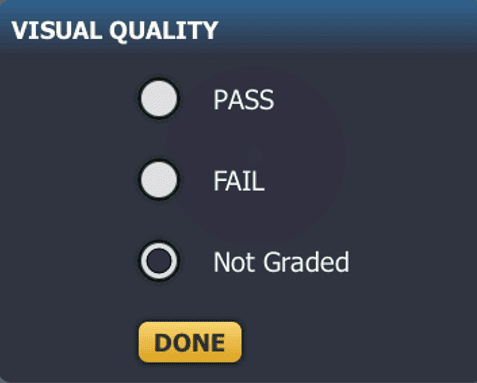

Después de presionar Calificar, puede seleccionar Suspenso, Aprobado o Sin calificar.

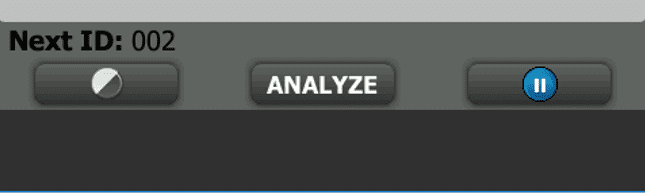

Para certificar un extremo según los estándares industriales: IEC 613000-3-35 ED 2, deberá seleccionar uno de los límites de prueba IEC. Cuando se elige uno de los límites de prueba IEC, en lugar de ver la selección de Calificación que ve para Calificación manual, ahora verá Analizar.

Al presionar Analizar, la base del cable se clasificará según el límite de prueba que seleccionó.

Aquí hay más detalles sobre los límites de la cara final IEC 61300-3-35 .
