Caso de estudio 1: paso NEXT marginal en un DSX CableAnalyzer

En este caso de estudio, el instalador no lograba el nivel de rendimiento esperado al certificar sus enlaces permanentes de categoría 6. El uso de estos conectores y cables en una instalación anterior produjo márgenes de 5,0 dB y no márgenes tan bajos como 0,3 dB como se ven aquí. Con DSX CableAnalyzer, es posible descubrir por qué estos enlaces tenían un rendimiento marginal.

Cuando un resultado es marginal, se marca con un asterisco. Un resultado marcado con un asterisco significa que las mediciones están dentro del rango de incertidumbre de precisión del probador y la notación * Es requerida por los estándares de cableado ANSI/TIA-1152-A e IEC 61935-1 (el estándar no permite desactivar los informes marginales). ).

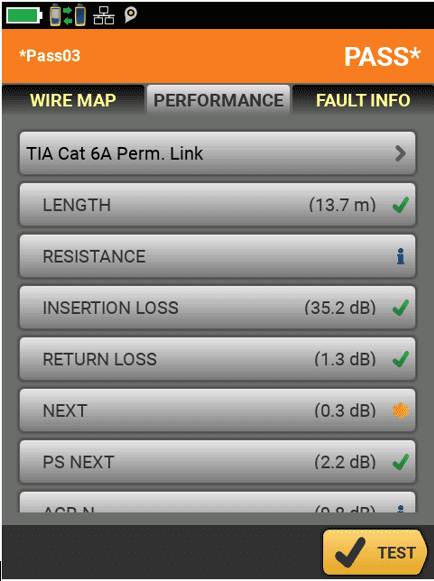

Después de la PRUEBA, al instalador se le presentó el siguiente resultado de la prueba de DSX CableAnalyzer.

Es importante tener en cuenta que el resultado de esta prueba para este enlace se considera APROBADO en lo que respecta a los estándares de cableado. Sin embargo, algunos especificadores de cableado no aceptarán un pase marginal (PASS*). La causa más común para rechazar un pase marginal es que al usuario final se le ha vendido «un sistema de cableado premium». Si el sistema de cableado es «premium», es de esperar que no haya pases marginales.

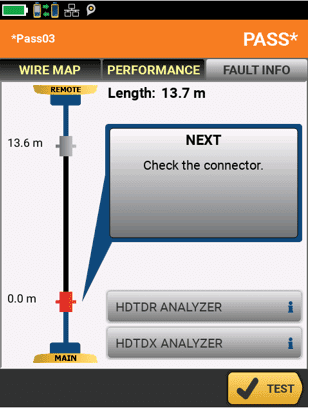

Su DSX CableAnalyzer puede ayudarle a diagnosticar el resultado marginal NEXT. Repasemos el proceso. La forma más directa de hacerlo es con la pestaña INFORMACIÓN DE FALLO:

En raras ocasiones, FAULT INFO no identificará la causa de la falla. Para esas situaciones, aquí hay instrucciones sobre cómo resolverlo por su cuenta. Descubra qué combinación de pares de NEXT está provocando el FALLO.

 Paso 1

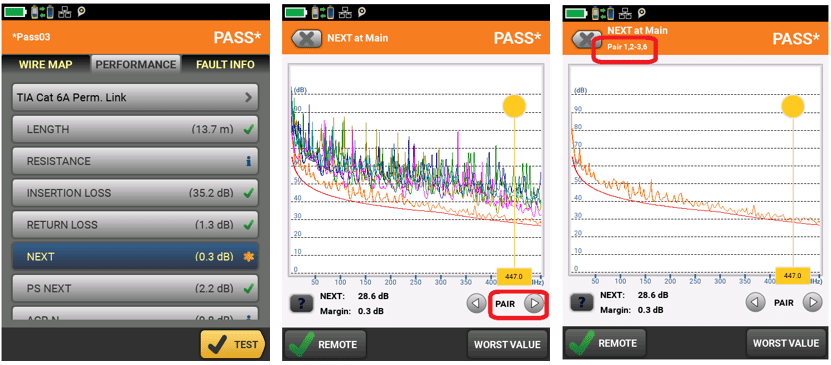

Encuentre la combinación de pares con peor rendimiento.

• Desde la pestaña «Rendimiento»
• Toca «SIGUIENTE»
• Toque la flecha derecha de PAR para identificar la combinación de pares con peor rendimiento

En este ejemplo, vemos que la combinación de 1,2-3,6 pares es la causa del error NEXT. Tome nota de la combinación de pareja fallida.

Paso 2

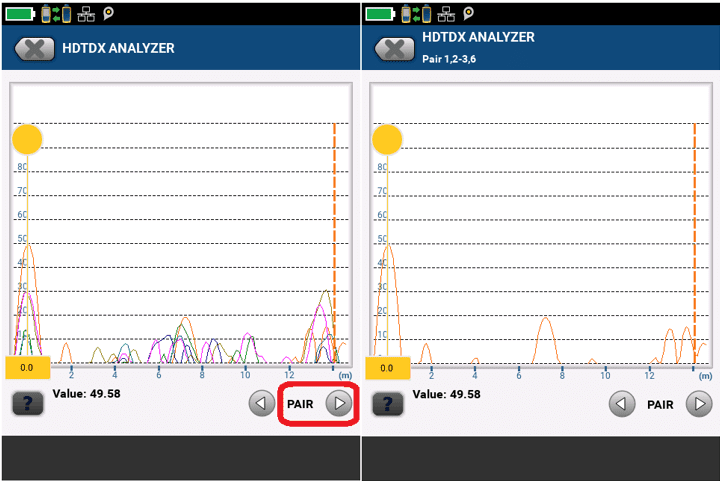

Mire el seguimiento del analizador HDTDX para este par marginal. X para el SIGUIENTE fallo.

• Toca la flecha hacia atrás en la esquina superior izquierda
• Toque el botón ANALIZADOR HDTDX
• Toque la flecha derecha al lado del PAR para seleccionar la combinación de 1,2-3,6 pares

Paso 3

Analiza el rastro. Lo que estás viendo es dónde ocurre la diafonía en el enlace. El cursor va automáticamente a la fuente más grande de diafonía. En este caso, la mayor fuente de diafonía se produjo en el primer conector, a 0,0 metros. Las dos líneas de puntos amarillas representan los extremos de los cables de prueba del DSX CableAnalyzer, por lo que puede asumir que las líneas son la ubicación de su primera y última conexión.

Notarás que también hay un «Valor 49,58» en la pantalla. Este es el valor del pico en el lugar del cursor. En un mundo ideal, el valor no debería exceder las 35 unidades, 30 si el enlace tiene menos de 15 metros de longitud. Es evidente que eso se ha superado. Parece que es necesario volver a terminar la conexión del extremo cercano (suponiendo que el conector sea realmente un conector de Categoría 6a). Antes de hacer eso, echemos un vistazo al extremo más alejado del enlace para encontrar la misma combinación de pares 1,2 – 3,6 en este enlace moviendo el cursor hacia el extremo más cercano para encontrar el valor más grande, en este caso “Valor: 15,47” a una distancia de 13,7 metros.

Esta es una buena conexión, mucho menos que nuestro límite de 35. Esto es lo que esperaría ver en una conexión acoplada. Elija su conector con cuidado, termine con cuidado, asegurándose de minimizar el desenrosque de los pares y la extracción de la cubierta, y podrá esperar ver estos pequeños valores.

Si tiene habilitada la opción “Almacenar datos de trazado” en su DSX CableAnalyzer, estos gráficos también estarán disponibles para analizar en el software LinkWare para PC.

Conclusión:

El cable tiene buena pinta. Es necesario volver a terminar el conector del extremo cercano. Esta conclusión supone que está utilizando la categoría correcta de conector y que el conector realmente cumple con los componentes. ¿Cómo puedes saberlo? Si los conectores en cada extremo del enlace son del mismo tipo, debería ver una respuesta similar. Si todos sus enlaces son marginales y ve una respuesta HDTDX como esta, puede sugerir la necesidad de probar una marca diferente de conector.
