Certificación de enlaces SC/APC dúplex a SC/APC monomodo – CertiFiber Pro

Este artículo describe el método correcto para certificar fibra dúplex SC/APC a SC/APC monomodo utilizando el CertiFiber Pro. Este método cumple con los requisitos de las normas ANSI/TIA e ISO/IEC. También es el método requerido para solicitudes de garantía con los proveedores de cableado. Como con todas las comprobaciones de fibra, la inspección es un componente crítico para una certificación exitosa. Sin inspección se puede terminar dañando los conectores instalados. El CertiFiber Pro tiene una opción de cámara USB para la inspección de conectores de terminaciones. Se anima a los usuarios a aprovechar esto. Additionally, the CertiFiber Pro with the USB camera option can automatically grade a fiber end face to IIEC 61300-3-35 ED 2, in around one second. Varias puntas están disponibles, como APC y MTP.

Si lo prefieres, aquí hay un vídeo que muestra las configuraciones paso a paso.  https://youtu.be/sHN1TOUYVbA

Antes de continuar con la comprobación, asegúrese de tener el límite de comprobación correcto configurado para el CertiFiber Pro. No podemos decirle qué límite de comprobación seleccionar, ya que los proveedores de cableado que ofrecen garantías a menudo tienen requisitos más estrictos que los que se encuentran en las normas ANSI/TIA e ISO/IEC. En este ejemplo, utilizaremos la norma ANSI/TIA-568.3-E como nuestro límite de prueba. Si usa límites de ISO/IEC o límites específicos del proveedor, la metodología de comprobación que se describe aquí es la misma. Si no se utiliza una referencia de 1 puente para comprobar los enlaces instalados, se puede rechazar la aplicación de la garantía. It could also lead to negative loss results.

Cables de referencia de comprobación (TRC)
Si los TRC son de mala calidad, también lo serán los resultados de comprobación. Representa el mayor volumen de llamadas por asistencia. El procedimiento que se encuentra aquí incluye un método para verificar los TRC antes y durante las comprobaciones. Los TRC (Cables de Referencia de Test) de Fluke Networks utilizan conectores de grado de referencia (≤ 0,20 dB) de acuerdo con las normas IEC 61280-4-2 y ANSI/TIA-526-7-A. Ten en cuenta que los cables de parcheo (patch cords) de un distribuidor suelen estar clasificados como ≤ 0,50 dB y pueden no pasar la verificación de TRC que se muestra a continuación.

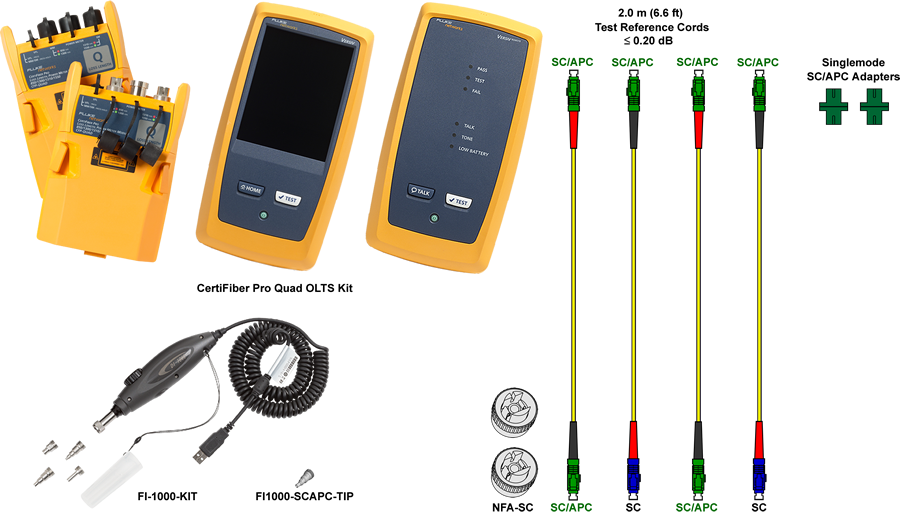

  • SRC-9-SCSCAPC-KIT: Kit TRC monomodo de 2 m (2 SCUPC/SCAPC, 2 SCAPC/SCAPC)

Cómo configurar el CertiFiber Pro

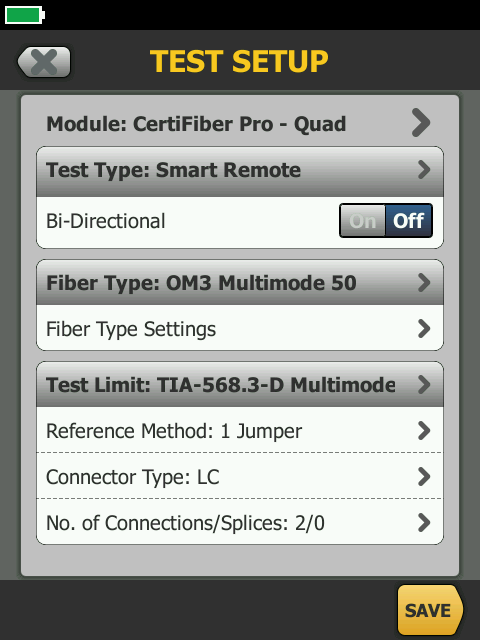

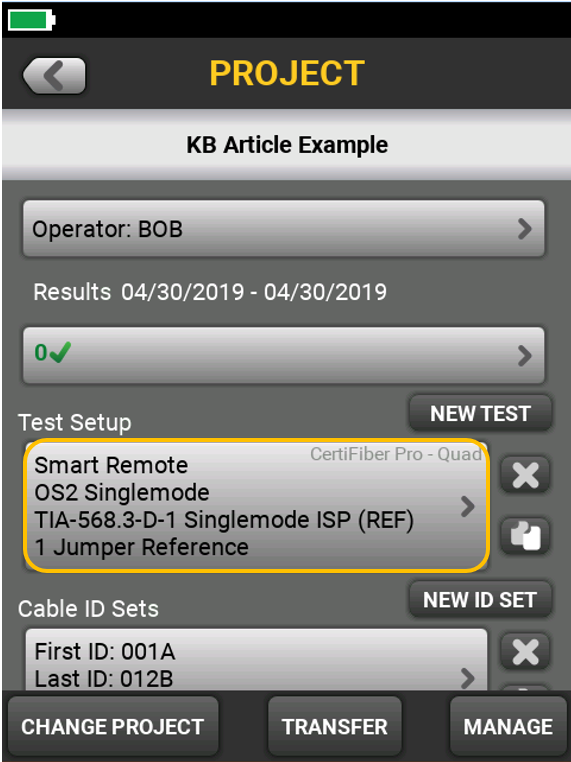

  1. Toque PROJECT (PROYECTO) > CHANGE PROJECT (CAMBIAR PROYECTO) > NEW PROJECT (PROYECTO NUEVO).
  2. Ingrese un nombre para su proyecto «KB Article Example» seguido de DONE (LISTO). (Se puede renombrar más tarde si es necesario)
    • Con el módulo de fibra insertado, verá la siguiente pantalla:

      De lo contrario, toque el área bajo Test Setup (Configuración de comprobación> Module (Módulo) y cambie a CertiFiber Pro.
  3. Toque Smart Remote (Unidad remota inteligente) anteriormente para ver las siguientes opciones:
  4. Toque Tipo de fibra y seleccione un cable monomodo: esto le permitirá seleccionar límites de prueba monomodo.
  • Tipo de comprobación: Esto rige el tipo de comprobación. Ya que estamos comprobando un enlace duplex, déjelo como Smart Remote (Unidad remota inteligente).
  • Bidireccional: Los estándares y la mayoría de los proveedores de cableado no requieren esto para la comprobación de Nivel 1; verifique las especificaciones de su comprobación.
  • Tipo de fibra: Esto cambia la configuración del índice de refracción que se ha de utilizar para determinar la longitud de la fibra bajo comprobación.
  • Límite de comprobación: Es crítico escribir el límite de comprobación que debe usar. Es posible que exista un requisito de límite de comprobación personalizado para su instalación.
  • Método de referencia: Esto debe establecerse en 1 Puente cuando se comprueban los enlaces para aplicaciones de garantía. Cambiar esto puede afectar su presupuesto de pérdida (límite de comprobación).
  • Tipo de conector: configúrelo en SC, teniendo en cuenta que esto no tiene impacto en el resultado de la prueba.
  • N.º de conexiones/empalmes: esto afecta el presupuesto de pérdidas (límite de pruebas) utilizado directamente para estándares como TIA e ISO, donde el presupuesto de pérdidas se basa en el número de conexiones, empalmes y longitud de fibra. A diferencia de DTX, simplemente ingrese la cantidad de conexiones y empalmes presentes en un único hilo de fibra. CertiFiber Pro se encargará de los cálculos según la configuración del método de referencia.

Configuración de la referencia.

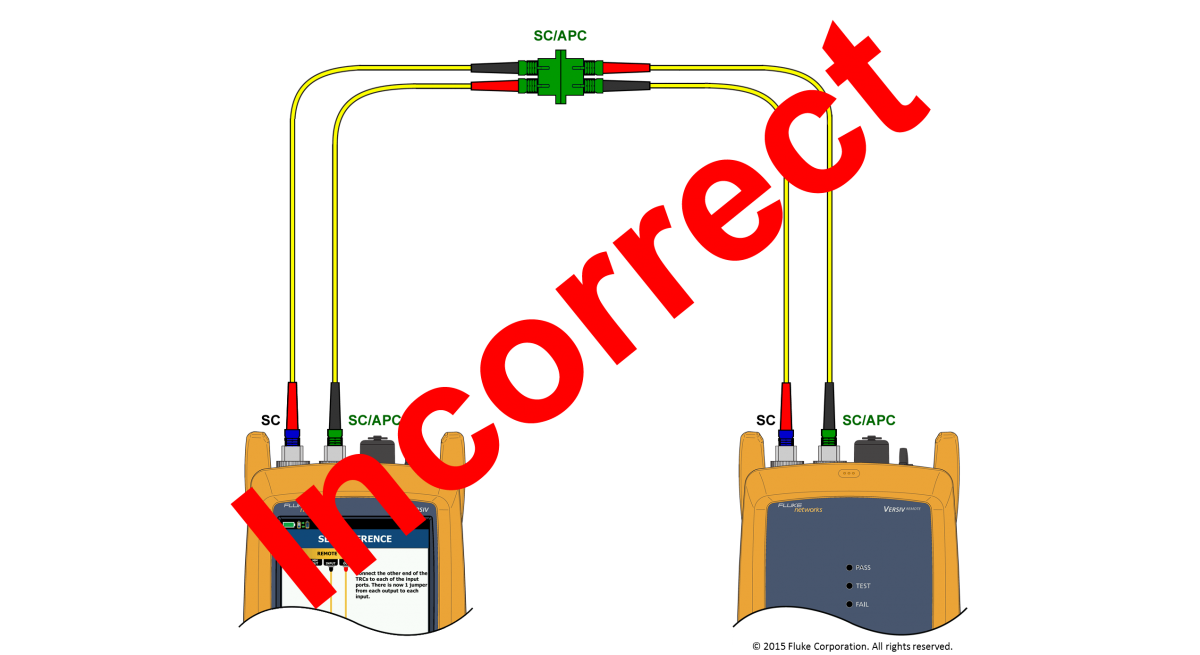

La principal causa de resultados de pérdida negativa/aspecto optimista es el uso de la referencia del puente 2. Aquí es donde se establece la referencia utilizando puentes de 2 y un adaptador. Se muestran a continuación. Es posible que se haya estado haciendo esto durante los últimos 20 años, pero este método de referencia es incorrecto para la comprobación de enlaces instalados.

Siga estas instrucciones y las pérdidas negativas serán cosa del pasado.

  1. Encienda las fuentes principales y remotas. Permita que se estabilicen. Si los instrumentos han estado en la ubicación de su área de comprobación, 5 minutos generalmente es suficiente. Si hay un cambio de temperatura significativo desde donde fueron almacenados con respecto a donde los está usando, tendrá que permitir que se estabilicen por mucho más tiempo. Comprobaremos las fuentes de estabilidad durante este procedimiento.
  2. Desde la pantalla HOME (INICIO), toque SET REF (ESTABLECER REFERENCIA) > RUN WIZARD (EJECUTAR ASISTENTE) > NEXT (SIGUIENTE).

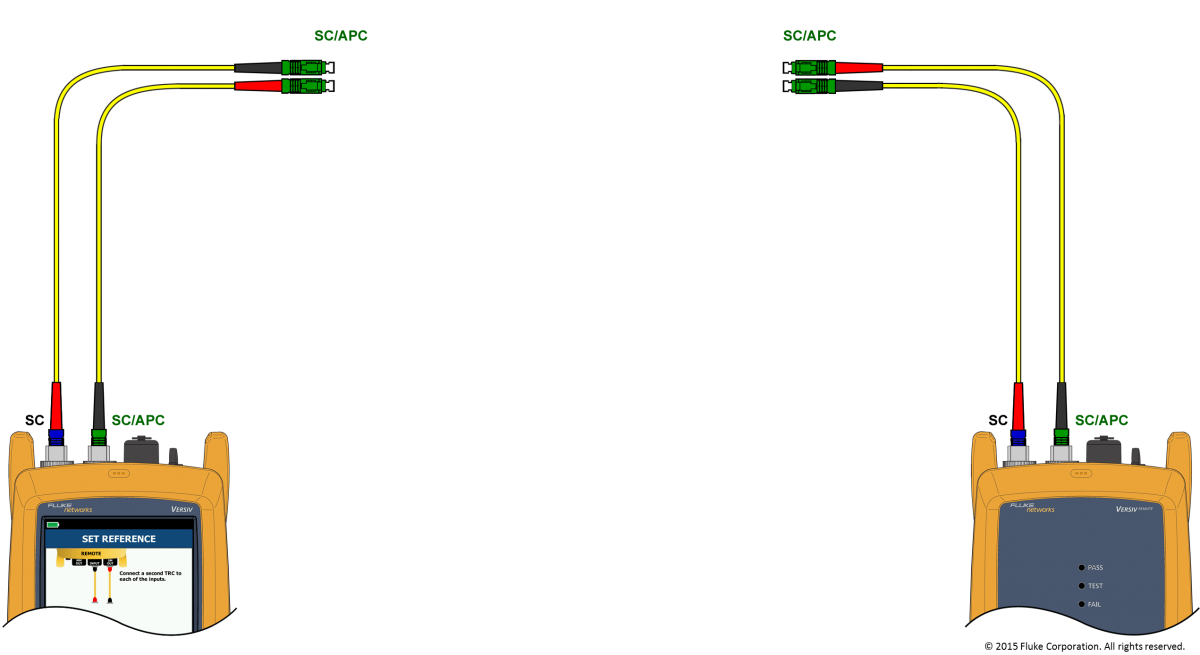

  3. Conecte las unidades principal y remota: (Asegúrate de que los TRC (cables de referencia de prueba) estén dispuestos en línea recta.)

  4. Puntee ESTABLECER REFERENCIA.
    (Si aparece Advertencia: verifique las conexiones de fibra. Los niveles de potencia medidos están fuera del rango esperado…… Tap OK > View Reference. Observe la fibra con la potencia de referencia más baja, donde -10 dBm es peor que -6 dBm. Inspeccione y limpie el TRC. Es posible que también deba limpiar el puerto de SALIDA en el módulo. Una vez hecho esto, presione HOME (INICIO) y vuelva a iniciar el procedimiento.
    What Reference value are considered in range? Haga clic aquí.

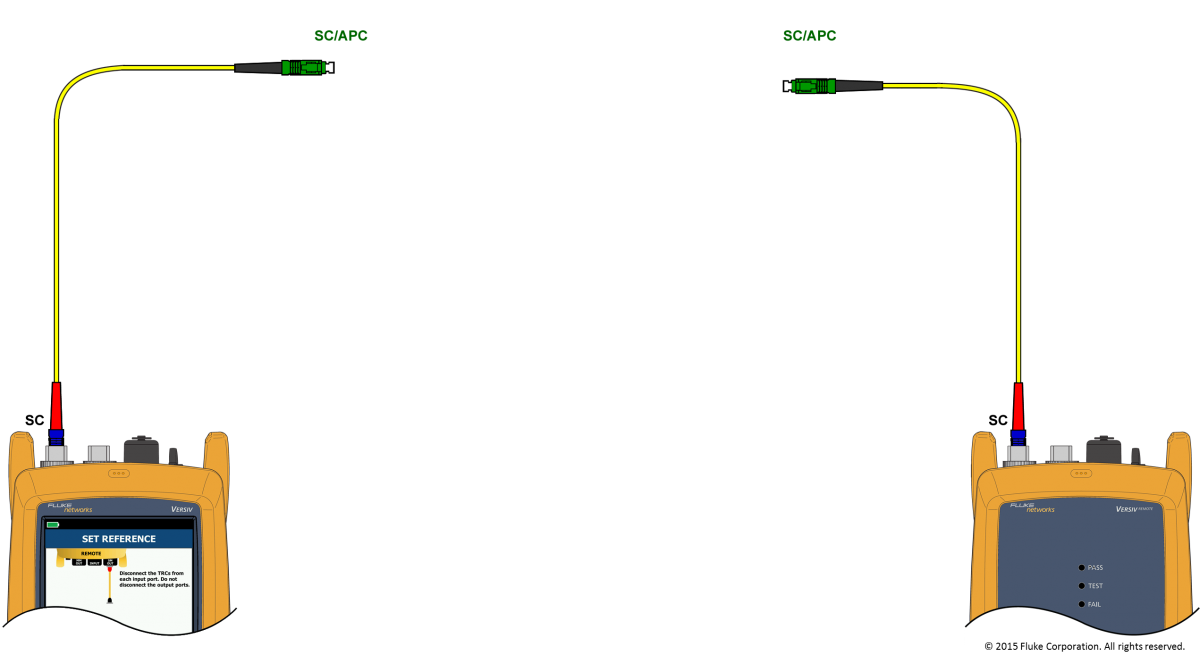

  5. Toque NEXT (SIGUIENTE) y desconecte los TRC de los puertos de ENTRADA ( nunca los desconecte de los puertos de SALIDA)

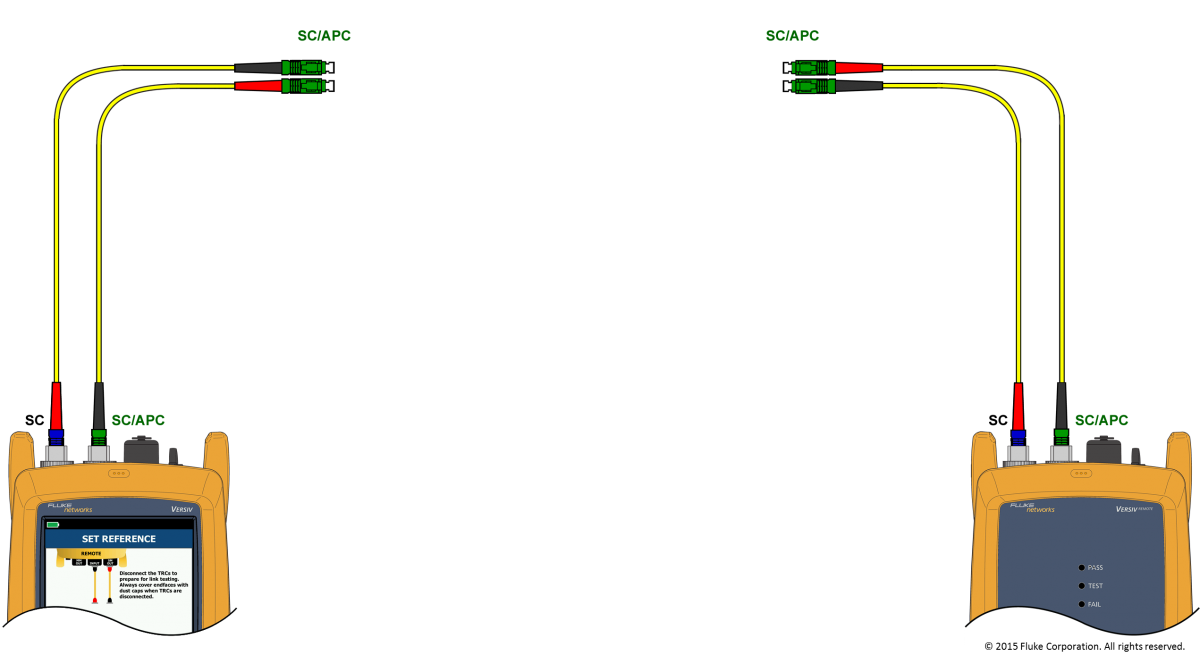

  6. Pulse SIGUIENTE e inserte sus TRC SC/APC a SC/APC en buen estado en los puertos de ENTRADA:

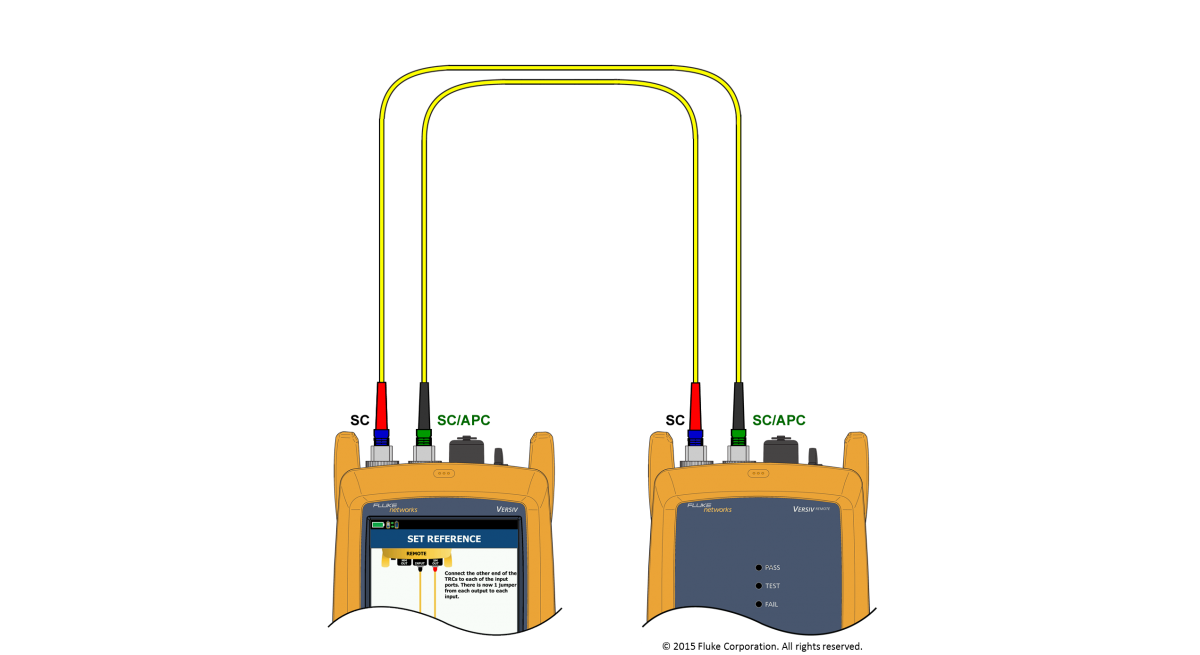

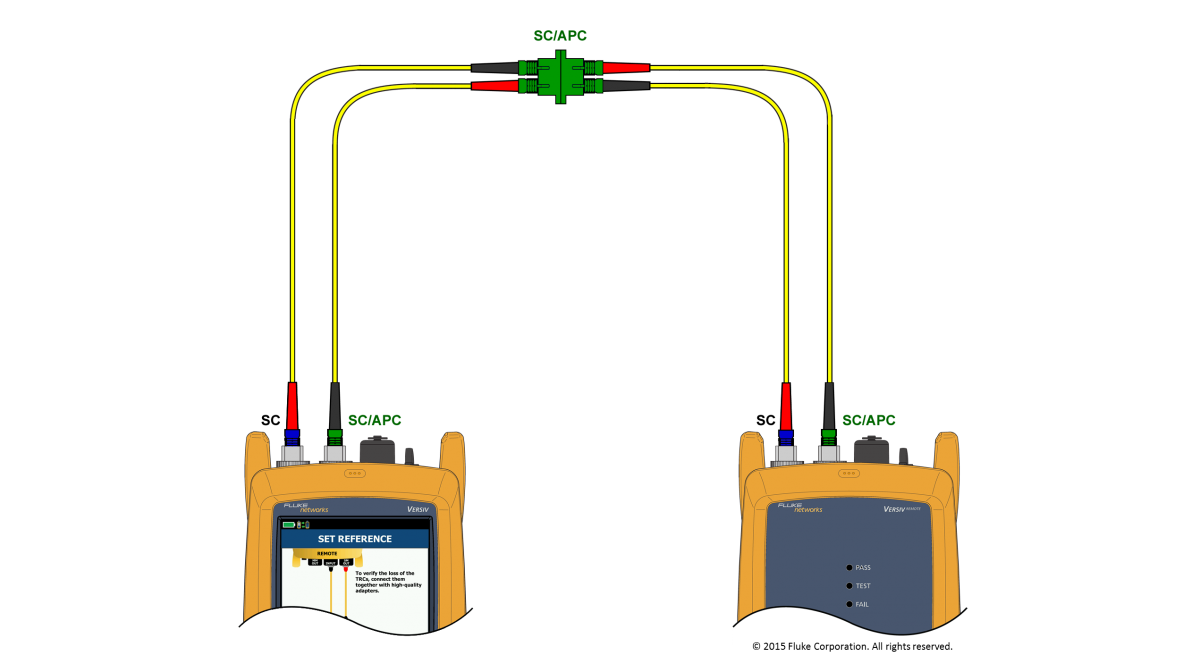

  7. Pulse SIGUIENTE y luego una el controlador principal y el remoto mediante adaptadores de mamparo con clasificación monomodo.


  8. Toque NEXT (SIGUIENTE)> TRC Verification (Verificación de TRC) para verificar el rendimiento de los TRC.
  9. La meta en singlemode es tener un m perdida menor 9l4 0,25 dB. Las pérdidas superiores a 0,25 dB afectarán las pérdidas informadas adversamente cuando compruebe su enlace instalado.

    Los resultados de la verificación TRC se almacenan automáticamente en la unidad principal Versiv. La identificación del cable utilizada para almacenar la verificación TRC se basa en la fecha y hora en que se realizó la verificación. In the example above, we know it was done 20 de mayo de 2015 at 8:01 am. Si deseas asegurarte de que tus fuentes se han estabilizado, puedes tocar RE-VERIFY para ver si el resultado ha cambiado. Si cambia en más de ± 0,02 dB, tus fuentes no se han estabilizado.
  10. Toque NEXT (SIGUIENTE) y desconecte las unidades de los adaptadores.


  11. Presione la tecla HOME (INICIO); ahora está listo para realizar la comprobación.

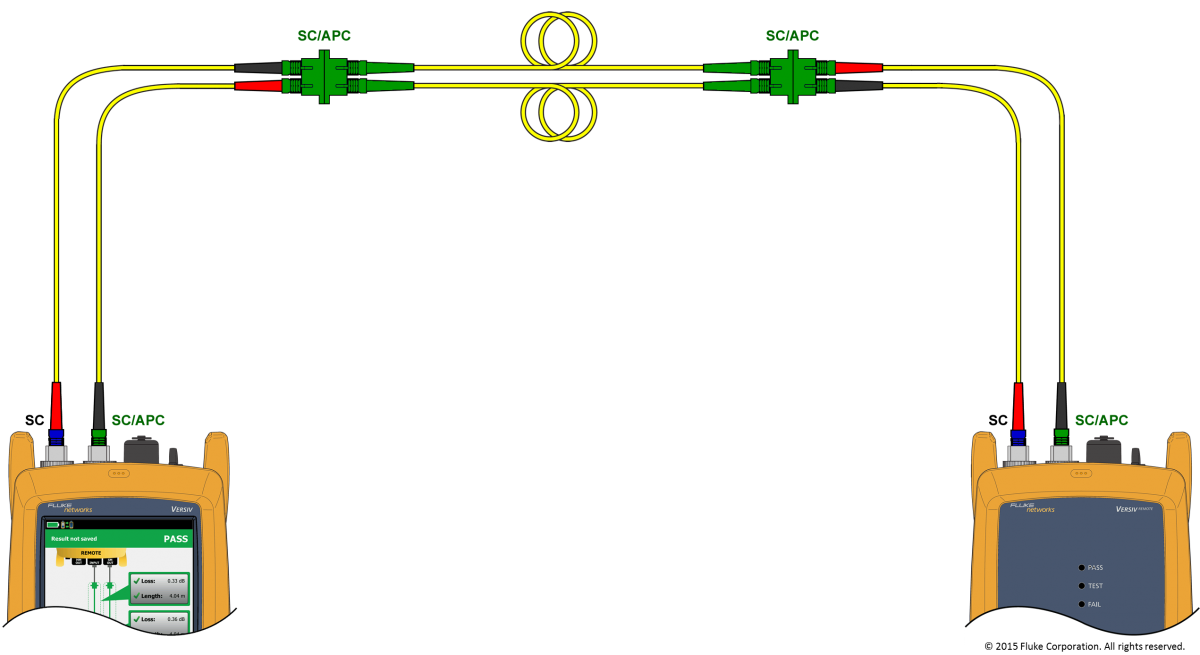

  12. Conecte el enlace.
  13. Presione TEST (COMPROBACIÓN) y en 3 segundos habrá certificado ambas fibras a 1310 nm y 1550 nm.

Nota: Considere agregar un requisito para verificar los TRC cada 500 comprobación. Incluya los resultados de la verificación de TRC con sus resultados de certificación.
