Certificación de patchcords con adaptadores de canal – DSX CableAnalyzer

No puede certificar cables de conexión utilizando los adaptadores de canal DSX-CHA004. Debes usar:

• DSX-PC5ES (Juego de adaptadores de prueba de patchcords DSX para patchcords de categoría 5e)
• DSX-PC6S (Juego de adaptadores de prueba de patchcords DSX para patchcords de categoría 6)
• DSX-PC6AS (Juego de adaptadores de prueba de patchcords DSX para patchcords de categoría 6A)

El mapa de cables y la longitud son las únicas medidas significativas si decide probar los cables de conexión con los adaptadores de canal DSX-CHA004. ¿Por qué? La medición de prueba de Canal no incluye la conexión a los Adaptadores de Canal, por lo que se ignora la terminación del enchufe RJ45; exactamente lo que quieres medir.

ANSI/TIA-568-C.2 e IEC 61935-2 detallan los métodos para la certificación de patchcords.

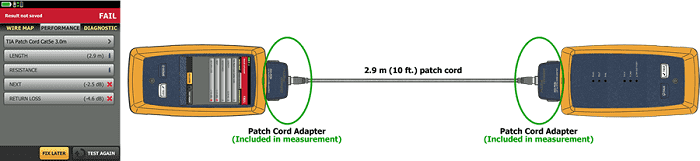

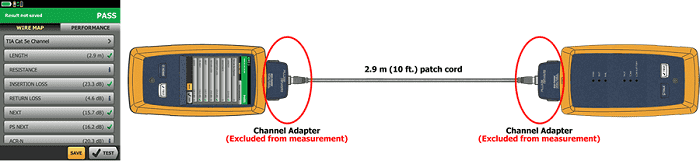

Además, utilizará los límites de prueba del adaptador de canal que son mucho más fáciles de superar que los límites de prueba del adaptador de cable de conexión. Observe la diferencia en los márgenes al probar un cable de conexión de 2,9 m (10 pies) utilizando los adaptadores de canal DSX-CHA004 (arriba) y los adaptadores de cable de conexión DSX-PC5ES (abajo).

¿Observa cómo el margen NEXT informado utilizando los adaptadores de canal es sospechosamente alto con 15,7 dB? Esto se debe a que solo está midiendo los 2,9 m (10 pies) de cable, no el SIGUIENTE en el enchufe RJ45.

Fuente: https://www.flukenetworks.com/
