Certificación de patchcords con adaptadores DSX-PCxxS

Este es un material de lectura obligatorio para cualquier persona que certifique patchcords según las normas ANSI/TIA e ISO/IEC:

Manual de usuario de los adaptadores de cable de conexión DSX-PCxx

Hay tres juegos de adaptadores de cable de conexión DSX disponibles:

DSX-PC5ES : dos adaptadores de cable de conexión Cat 5e DSX-PC5E (para certificar cables de conexión Cat 5e según los límites de cables de conexión TIA Cat 5e)

DSX-PC6S : dos adaptadores de cable de conexión DSX-PC6S (para certificar cables de conexión Cat 6 según los límites de cables de conexión TIA Cat 6)

DSX-PC6AS : dos adaptadores de cable de conexión DSX-PC6A (para certificar cables de conexión Cat 6A según los límites de cables de conexión TIA Cat 6A)

Los adaptadores de patchcords DSX están adaptados específicamente a las capacidades/clasificaciones de los conectores y cables utilizados en los patchcords. En otras palabras, no debe esperar poder utilizar el DSX-PC6AS o el DSX-PC6S para poder certificar correctamente los cables de conexión Cat 5e. Si ese es su requisito, debería comprar DSX-PC5ES.

El Apéndice del Manual del usuario detalla un proceso sobre cómo caracterizar los adaptadores . Te recomendamos realizar este proceso, y también los pasos de Cómo verificar el rendimiento de los adaptadores . Esto garantiza que los adaptadores funcionen correctamente, que los conectores reemplazables estén instalados correctamente y que los adaptadores no sufran daños.

Lea la sección Cómo configurar el probador y configure su equipo de prueba.

Asegúrese de configurar Almacenar datos de trazado: ACTIVADO

Las preguntas más comunes que recibimos en TAC sobre la certificación de patchcords son las siguientes:

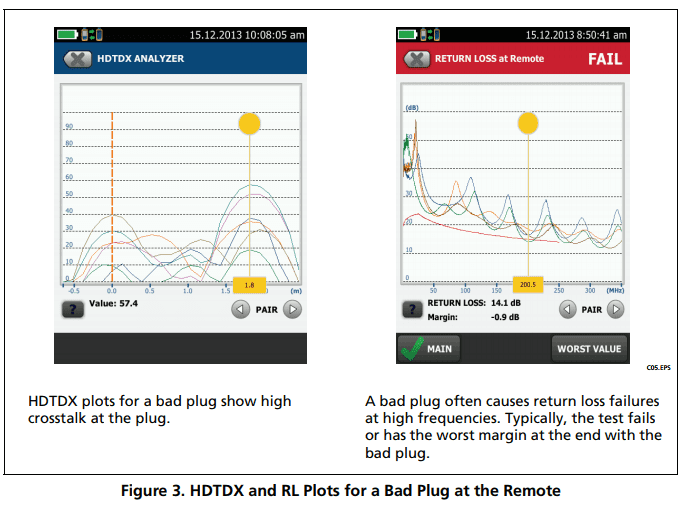

¿Por qué está fallando NEXT?

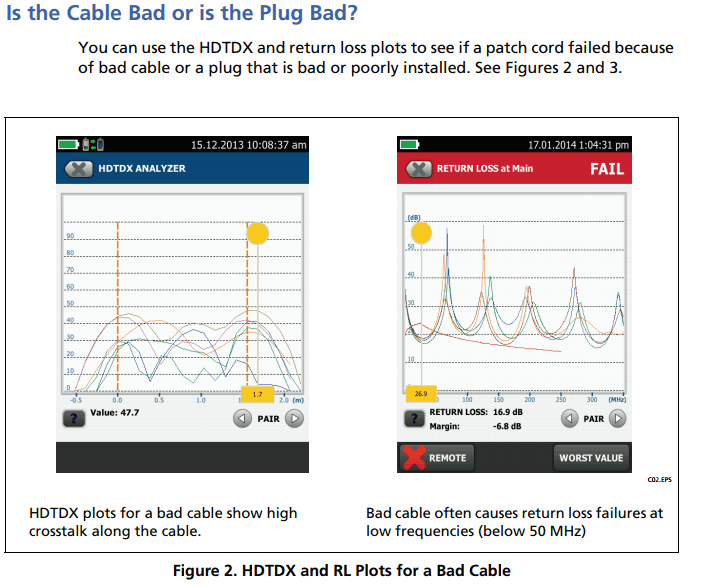

• ¿Es el cable o el conector?

¿Por qué falla la pérdida de retorno?

• ¿Es el cable o el conector?

Si necesita ayuda adicional para determinar la causa de la falla, abra un caso de soporte con Soporte técnico. Necesitaríamos ver el archivo LinkWare (.flw) para interpretar los resultados.
