CMRL (pérdida de retorno de modo común): DSX CableAnalyzer

CMRL es una medida del interés para aquellos desarrollando sistemas más allá de 10GBASE-T.

No hay límites de comprobación en ANSI/TIA-568-C.2, ANSI/TIA-1005 o ISO/IEC 11801:2010.

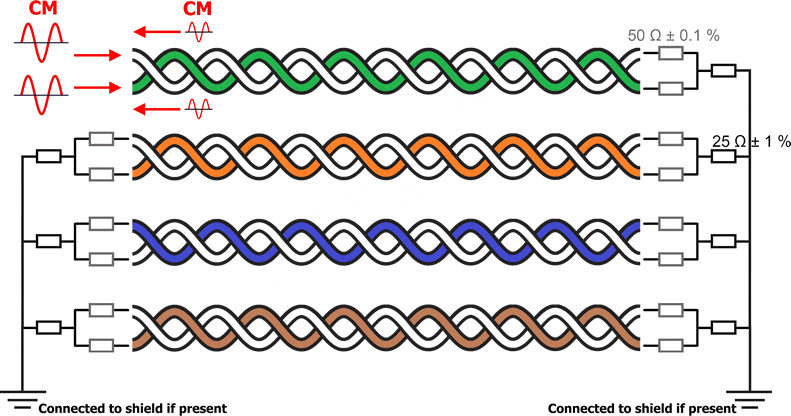

La medición se realiza inyectando una señal de modo común (CM) en un par trenzado y luego midiendo la señal CM devuelta por ese mismo par. Cuanto menor sea la señal CM devuelta, mejor será el CMRL.

Si tiene una apariencia similar a una medición de pérdida de retorno, está en lo correcto. Excepto que una medición de pérdida de retorno se realiza mediante la inyección de una señal DM en un par y medir la señal DM devuelta en el mismo.

Otras medidas de equilibrio como TCL, ELTCTL y CDNEXT también están disponibles en el DSX-5000 CableAnalyzer.

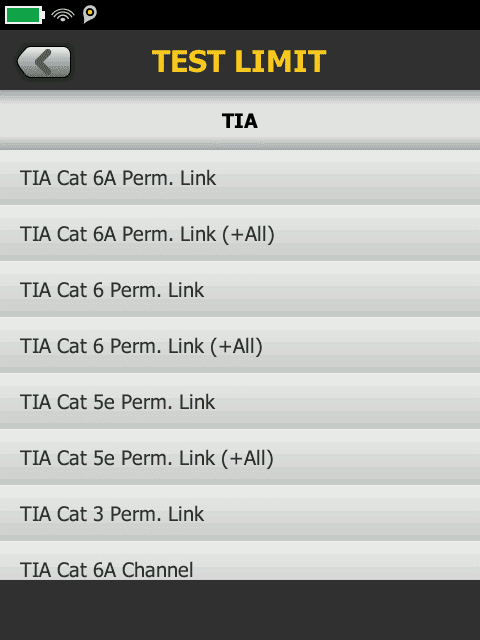

Si usted desea añadir CMRL a su prueba de categoría 5e estándar, 6, 6A o clase D, E o EA, seleccione el límite de la prueba con un sufijo de (+TODO):

This will increase your AUTOTEST time.

El sufijo de (+Todo) indica una prueba de ANSI/TIA o ISO/IEC estándar con la adición de medidasELTCTL, TCL, Desequilibrio de resistencia dentro de un par, Desequilibrio de resistencia entre pares, CMRL y CDNEXT .

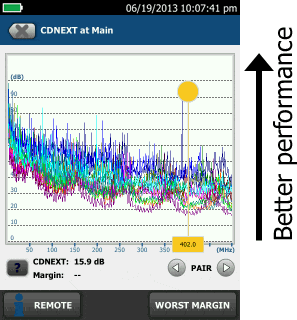

En el ejemplo a continuación de un DSX-5000 CableAnalyzer, un canal de la categoría 6A fue probado.
