Compensar los cables de lanzamiento y de cola

Compensar los cables de lanzamiento y de cola

Los cables de lanzamiento y de cola de OTDR permiten al probador medir la pérdida y la reflectancia del primer y último conector del cableado y también incluirlos en la medición de la pérdida general. Sin cables de lanzamiento y de cola, no hay retrodispersión disponible antes del primer conector ni después del último. Fluke Networks recomienda utilizar cables de lanzamiento y de cola al realizar una medición OTDR. También debe utilizar la función de compensación del cable de lanzamiento/cola para eliminar las longitudes de estas fibras de las mediciones del OTDR. El cable de cola utilizado debe tener las mismas características que el cable de lanzamiento del OTDR (consulte Especificaciones de fibra de lanzamiento ).

Para compensar los cordones de lanzamiento y de cola.

  1. Seleccione cables de lanzamiento y de cola OTDR que tengan el mismo tipo de fibra que la fibra que probará.
  2. En la pantalla de inicio, toque HERRAMIENTAS, luego toque Establecer compensación de inicio.
  3. En la pantalla ESTABLECER MÉTODO DE LANZAMIENTO, toque Iniciar + Cola.
  4. Limpie e inspeccione el puerto OTDR y los conectores del cable de lanzamiento/cola.

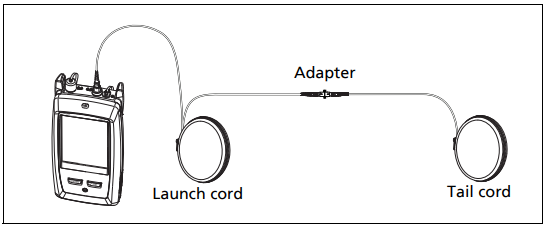

  5. Realice las conexiones que se muestran a continuación

  1.  Toque ESTABLECER.
  2. Cuando aparezca la pantalla SET LAUNCH COMP, seleccione el evento que es el final del cable de lanzamiento y el inicio del cable de cola, si este evento aún no está seleccionado.
  3. Toca GUARDAR.

Ejecute la prueba OTDR

  1. Limpiar e inspeccionar los conectores de los cables de lanzamiento y de cola, así como los conectores de la fibra a probar.

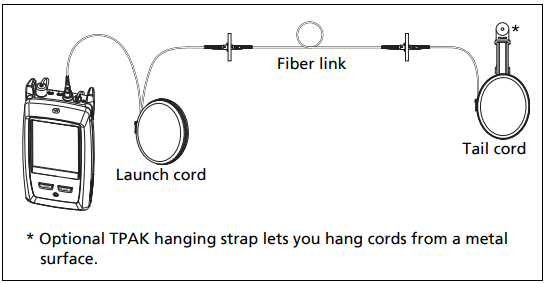

  2. Conecte el probador al enlace como se muestra a continuación.
  3. Toca PRUEBA

OptiFiber Pro tiene cuatro métodos de compensación de lanzamiento. La ayuda en pantalla lo guiará a través de las configuraciones cuando esté en el menú Establecer compensación de inicio y realice su selección.

Solo lanzamiento: realiza una prueba OTDR para encontrar el extremo del cable de lanzamiento.

Lanzamiento + Cola: Realiza una prueba OTDR para encontrar los extremos del cable de lanzamiento y los cables de cola.

Lanzamiento + Fibra + Cola: utilice este método para enlaces que tienen diferentes conectores en los extremos cercano y lejano de la fibra.

Entrada manual (APC): le permite ingresar las longitudes de los cables de lanzamiento y de cola sin realizar una prueba OTDR para encontrar los extremos de los cables. Cuando utiliza cables de lanzamiento/cola que tienen conectores con baja reflectancia, como conectores APC, es posible que el probador no encuentre los eventos de lanzamiento y cola correctos. Si esto ocurre, ingrese las longitudes de los cables manualmente. Nota: La compensación de lanzamiento + cola generalmente proporciona las mediciones más precisas.

Configuración de la compensación de lanzamiento para conectores APC

Si necesita resultados con promedio bidireccional, asegúrese de realizar la prueba desde el extremo 1 y el extremo 2 usando un cable de cola y realice el procesamiento posterior a la prueba de los resultados del promedio bidireccional en LinkWare PC o realice la prueba SmartLoop . Para realizar un promedio bidireccional, debe haber guardado los resultados del extremo 1 y del extremo 2 (las pruebas OTDR se realizaron en cada dirección, cambiando la configuración en OptiFiber Pro al extremo 2 antes de realizar la prueba desde el extremo 2).
