Conexión de puntas de sonda y adaptadores para inspección MPO
FI-3000 se envía con puntas de sonda para extremos 12/24 UPC y 12/24 APC. Las puntas adicionales para extremos de 16/32 MPO están disponibles y se venden por separado.
Para ver el extremo de la fibra MPO correctamente e inspeccionarlo, debe elegir el correcto
- Punta de la sonda
- Banda azul para UPC
- Banda verde para APC

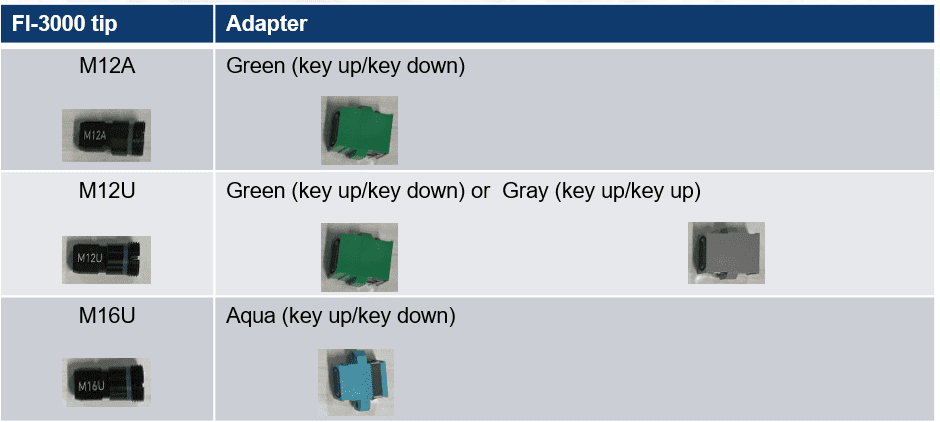

- Conector (si es necesario) con la alineación clave adecuada y el número de extremos (consulte la imagen a continuación)
- Tipo de límite de inspección (el tipo de límite debe coincidir con el tipo de medio de fibra)
- IEC 61300 3,35 ED.2 SM APC
- IEC 61300-3-35 ED.2MM
- IEC 61300-3-35 ED.2 SM RL>=45dB
- IEC 61300-3,35 ED.2 SM RL>=26 dB
- IEC 61300-3,35 ED.2 SM APC
- Solo para documentación
- Tipo de extremo de MPO (consulte la aplicación FI-IN para ver las selecciones de configuración de MPO de una y dos filas).
Usar:

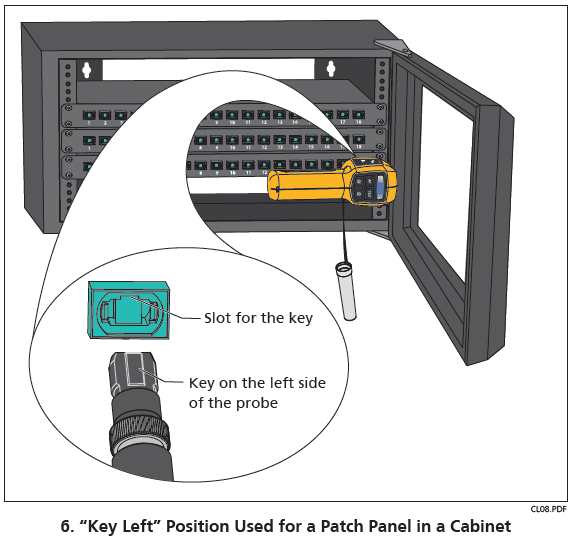

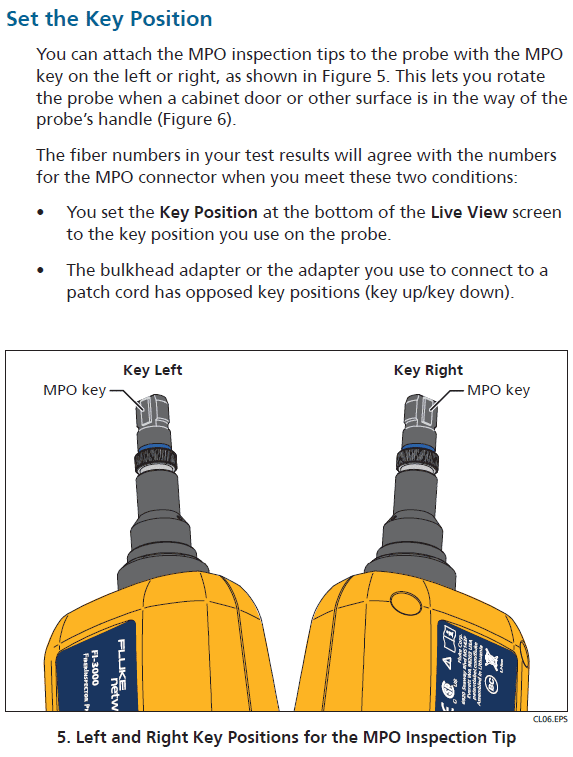

En la aplicación FI-IN, puede tocar Key Position en Live View para establecer la posición de la tecla en el FI-1000 en Key Left o Key Right . Esto ayudará a numerar correctamente los extremos inspeccionados cuando se clasifiquen en la aplicación FI-IN .
