Conexiones de referencia para pruebas en instalaciones GG45 (DSX-5000)

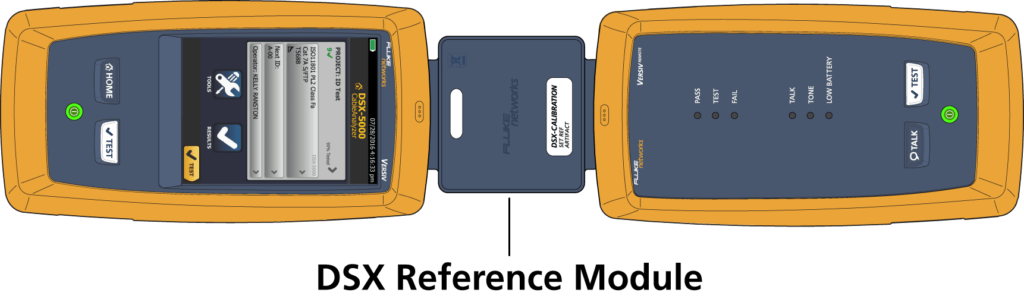

Cuando configura la referencia para pruebas de par trenzado, generalmente conecta los probadores principal y remoto DSX-5000 junto con un adaptador de enlace permanente y un adaptador de canal. Pero para algunas aplicaciones, sólo están disponibles adaptadores de canal. Por ejemplo, para instalaciones probadas con probadores DSX-5000 y adaptadores de canal DSX-CHA12, los adaptadores de enlace permanente no están disponibles en este momento. Para configurar la referencia sin un adaptador de enlace permanente, utilice el módulo de referencia DSX para conectar los probadores principal y remoto juntos:

El módulo de referencia se incluye con el kit adaptador DSX-CHA12S. También puede comprar el módulo como accesorio ( nombre del modelo DSX-REFMOD) .
