Configuración de la compensación de lanzamiento para conectores APC

Los conectores APC tienen baja reflectancia, lo que hace que el probador posiblemente no localice los eventos de lanzamiento y cola correctos. Debido a esto, debe utilizar la compensación de inicio manual, que establece eventos virtuales en la tabla de eventos para el primer conector y el último conector en el enlace de fibra bajo prueba.

Consejo del TAC (Centro de Asistencia Técnica):

Determine las longitudes de su cable de lanzamiento y cable de cola SC/UPC a SC/APC.

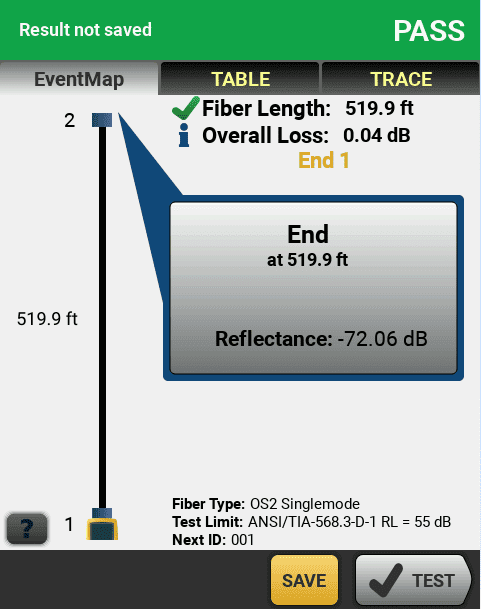

Para encontrar la longitud de los cables de lanzamiento antes de configurar la compensación de lanzamiento, ejecute una prueba rápida de OTDR automático con solo la fibra de lanzamiento conectada. Asegúrese de conectar el lado SC/UPC al puerto OTDR. Esto le mostrará la longitud de su fibra de lanzamiento. Si está utilizando una fibra de la cola, no olvide hacer lo mismo con la fibra de la cola y registrar las longitudes. Sugerimos que las longitudes registradas estén marcadas en cada una de las cajas de fibra de lanzamiento/cola.

Guardar este resultado es opcional.

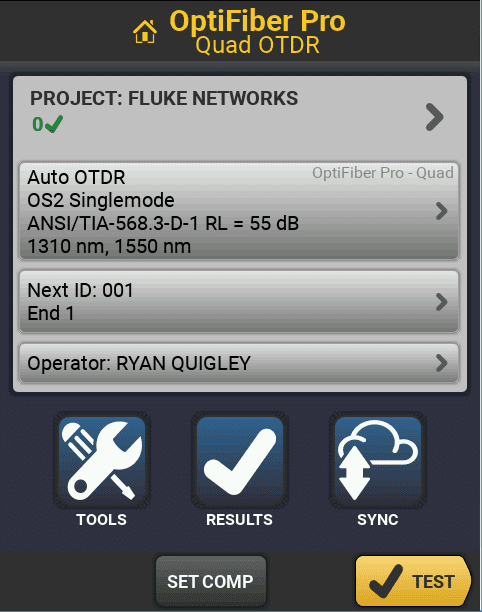

Ahora presione el botón INICIO para volver a la pantalla principal.

Toque el botón «ESTABLECER COMP» en la parte inferior de la pantalla.

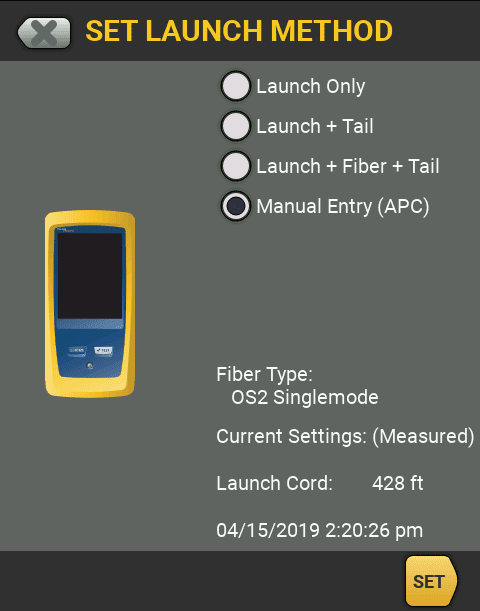

Toque el botón de opción junto a «Entrada manual (APC)»

Toque el botón «ESTABLECER».

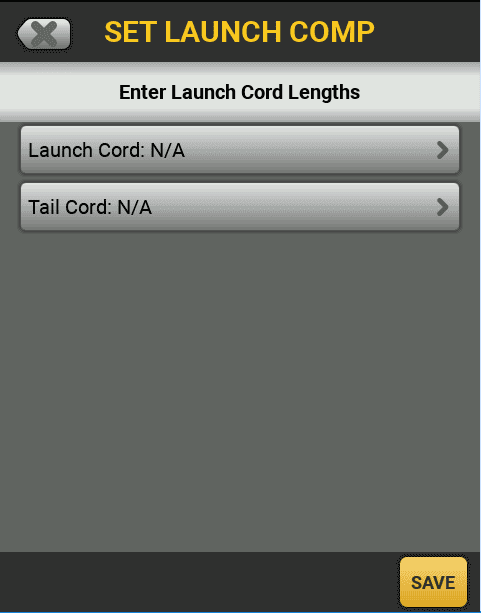

*Nota: La configuración actual mostrará los detalles de la última vez que configuró la compensación de inicio*

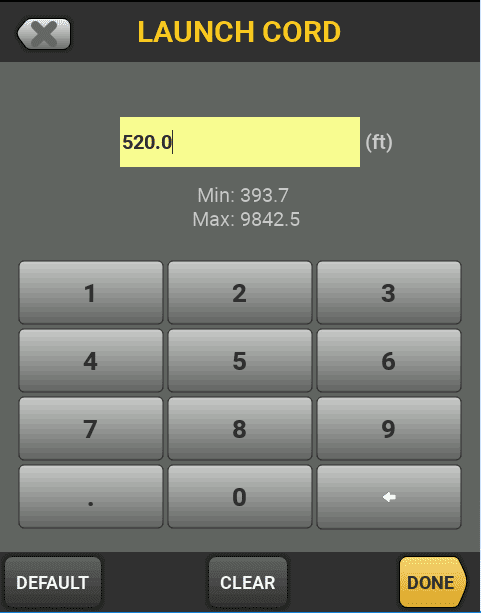

Toque el cable de inicio:

Introduzca la duración grabada.

Haga clic en LISTO.

 *Nota: Fluke Networks siempre recomienda una fibra de cola si desea medir el conector lejano en el enlace bajo prueba.*

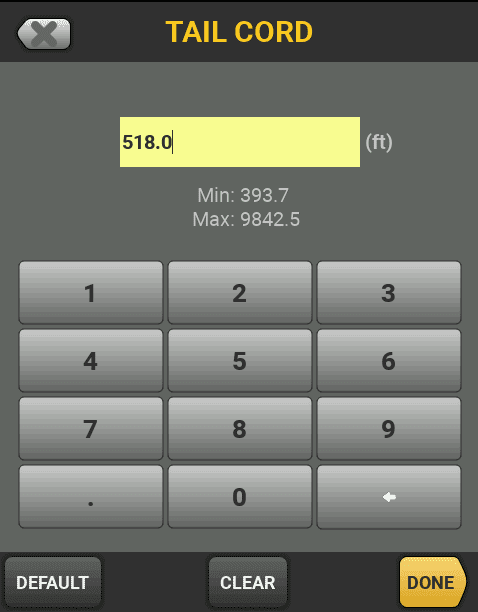

Ingrese la longitud registrada del cordón de cola. *Si no estás usando un cable trasero, selecciona N/A*

Haga clic en LISTO.

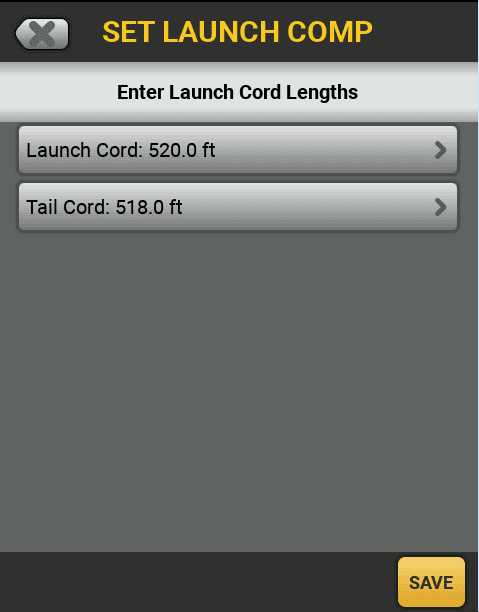

Toca GUARDAR.

Aparece el mensaje de confirmación de compensación de lanzamiento con las longitudes grabadas correctas. Toque Aceptar (Aceptar).

La compensación de lanzamiento ahora está configurada.
