Configuraciones para pruebas HDR OTDR
Los módulos OptiFiber HDR incluyen tipos de prueba de red óptica pasiva (PON), que se pueden configurar mediante ajustes automáticos o manuales. Si el enlace de fibra que está probando incluye divisores ópticos y desea caracterizarlos por relación de división en el resultado, asegúrese de elegir un tipo de prueba PON OTDR.

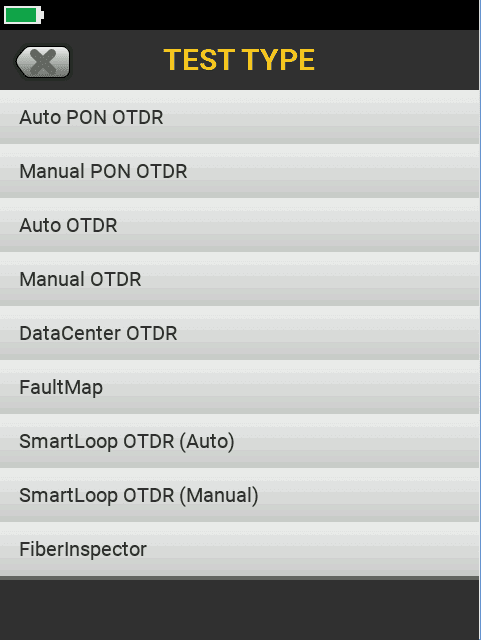

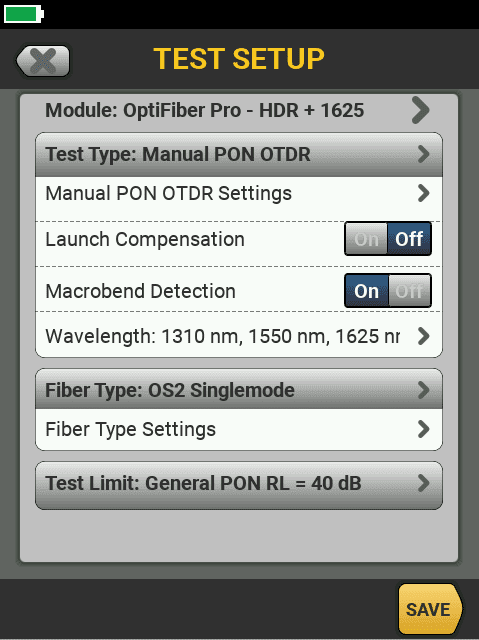

Esta secuencia se ve tocando PON OTDR manual, Configuración manual de PON OTDR
Auto PON OTDR: The tester automatically selects settings that give you the best view of the events on PON links. The tester automatically uses the DISCOVER function to locate splitters and identify their ratios. Este modo es el más fácil de usar y es la mejor elección para la mayoría de las aplicaciones.

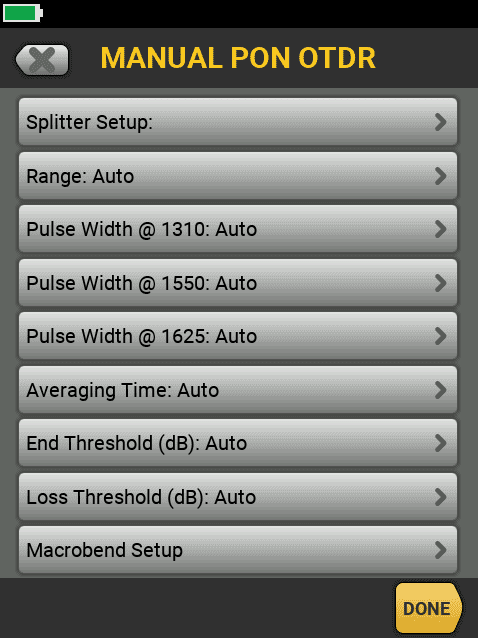

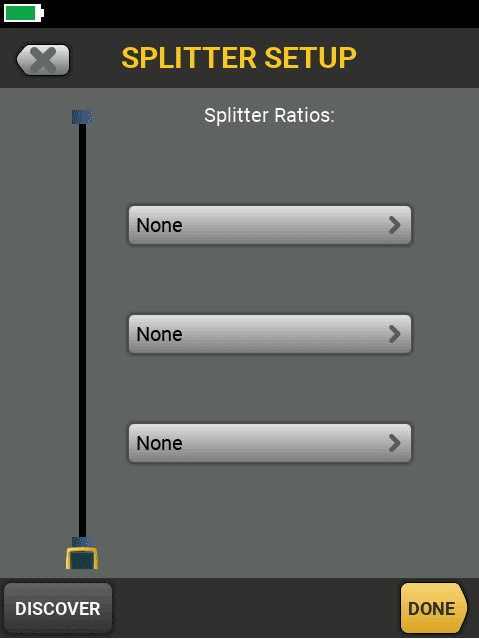

Manual PON ODTR: este modo le permite seleccionar configuraciones para controlar los parámetros de prueba para el seguimiento. También puede ingresar las proporciones de los divisores que sabe que están en el enlace o usar la función DESCUBRIR para ubicar los divisores e identificar sus proporciones. Si no ingresa proporciones de divisores, el probador identifica los divisores como eventos de pérdidas grandes.

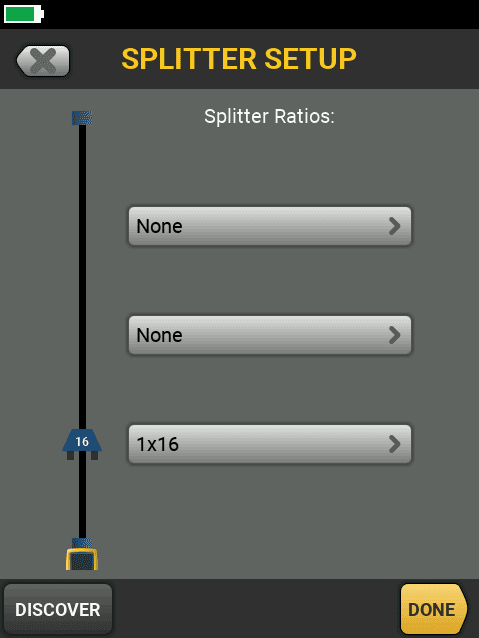

En las capturas de pantalla siguientes, el OTDR OptiFiber Pro HDR se conectó aguas abajo del divisor y se utilizó la función DISCOVER para ubicar e identificar el divisor como 1×16.
OTDR automático: Esto es lo mismo que la prueba Auto PON OTDR, excepto que el probador no identifica divisores. Si el enlace tiene divisores, el evaluador los identifica como eventos de pérdida grande. Nota Algunas fallas inusuales pueden hacer que la prueba automática de OTDR muestre un seguimiento insatisfactorio. Si esto ocurre, utilice la prueba OTDR manual para obtener un mejor seguimiento.
Manual de OTDR: es lo mismo que la prueba OTDR PON manual, excepto que el probador no identifica divisores. Si el enlace tiene divisores, el evaluador los identifica como eventos de pérdida grande. Los ajustes manuales se describen en esta tabla.
DataCenter OTDR: Esta prueba está optimizada para instalaciones de fibra que tienen enlaces cortos, muchas conexiones y posibilidad de grandes reflexiones. El alcance máximo para esta prueba es de 5 km para monomodo.
Haga clic aquí para ver un extracto del Manual de referencia técnica de la serie Versiv con información adicional sobre la configuración.
