Datos reales e imaginarios
Lo siguiente no es compatible oficial ni extraoficialmente.
Si trabaja en el desarrollo de productos, es posible que le interese obtener las siguientes mediciones con datos de amplitud y fase:
- SIGUIENTE
- Pérdida de retorno
- TCL
- CDSIGUIENTE
- CMRL
El siguiente procedimiento le permitirá obtener estos datos en formato .csv.
- Actualice su Versiv a la versión 4,8 Build 1 e instale LinkWare PC 9,6
Coloque DSX CableAnalyzer en modo de recopilación de datos completa:
- Presione la tecla INICIO .

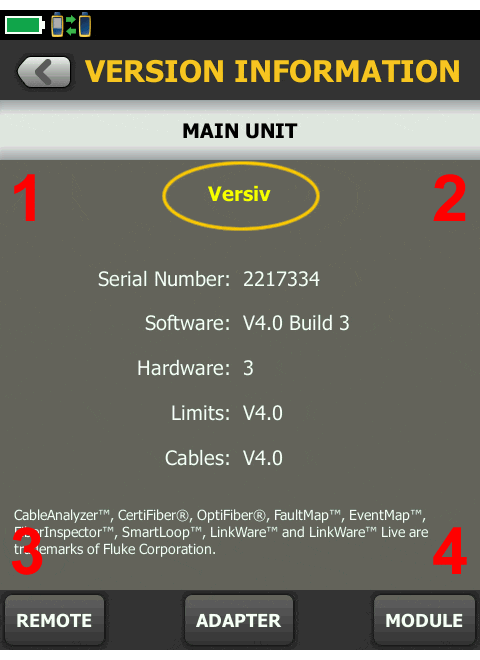

- Toque HERRAMIENTAS > Información de versión .
Toque las cuatro esquinas de la parte gris oscuro de la pantalla en este orden.
- El texto Versiv se volverá amarillo para indicar el almacenamiento de datos de amplitud y fase.
Apagar la unidad desactiva el almacenamiento de datos de amplitud y fase.
- Ahora realice sus mediciones y guárdelas en DSX CableAnalyzer.
Guardar un resultado tardará unos momentos más de lo normal, ya que «Todas las mediciones» a 1 GHz ocupa aproximadamente 1,4 MB por resultado, no los 0,06 MB habituales. - Importe sus resultados en LinkWare PC 9,6.
- Seleccione el resultado que desea extraer a .csv.

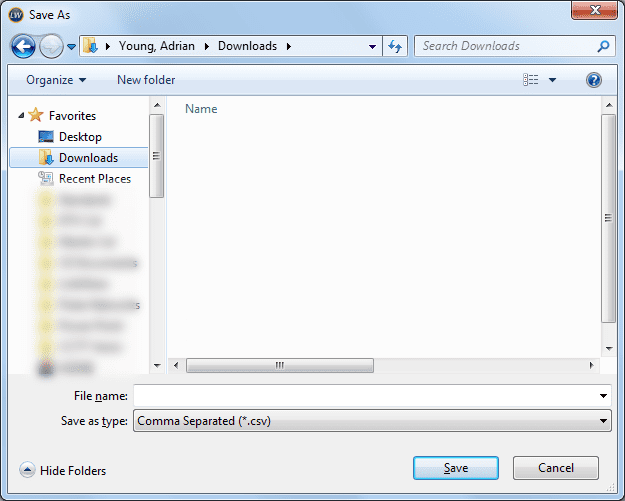

- En su teclado, presione CTRL SHIFT y T para abrir esta ventana:
- Ingrese el nombre con el que desea guardarlo y haga clic en Guardar . (El tamaño de los archivos puede ser de hasta 2,7 MB)
