Declaración de volatilidad para la plataforma Versiv/TFS
| Declaración de volatilidad de la memoria | ||||
| Modelos:
DSX-5000, CertiFiber Pro, OptiFiber Pro, OneTouch AT |
Fabricante: FLUKE REDES | |||
| Dirección: 6920 Seaway Blvd. | ||||
| Ciudad: Everett | Estado: WA | Código postal: 98203 | Teléfono: 800-283-5853 | |
| Memoria volatil | |||||
| ¿El elemento contiene memoria volátil (es decir, memoria cuyo contenido se pierde cuando se corta la energía)?
Sí |
|||||
| Subtema: | Tipo de memoria (SRAM, DRAM, etc.): | Tamaño: | Modificable por el usuario: | Función: | Proceso para borrar: |
| TFS/versión principal | DDR móvil | 256 megas | Sí
No |
Ejecución de programas y almacenamiento de datos. | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| TFS/versión principal | Caché interno del procesador i.MX35 | 160KB | Sí
No |
Sistema operativo, ejecución de programas y almacenamiento de datos. | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| TFS/versión principal | SRAM interna PIC16F883 | 256B | Sí
No |
Almacenamiento de datos de gestión de suministro de energía. | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Unidad remota Versiv | DDR móvil | 128 megas | Sí
No |
Ejecución de programas y almacenamiento de datos. | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Unidad remota Versiv | Caché interno del procesador i.MX35 | 160KB | Sí
No |
Sistema operativo, ejecución de programas y almacenamiento de datos. | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Unidad remota Versiv | SRAM interna PIC16F883 | 256B | Sí
No |
Almacenamiento de datos de gestión de suministro de energía. | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Módulo analizador de cables DSX-5000 | SRAM interna DSP | 132KB | Sí
No |
Instrucción del programa y almacenamiento de datos. | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Módulo analizador de cables DSX-5000 | SRAM | 2 megas | Sí
No |
Instrucción del programa y almacenamiento de datos. | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Módulo OTDR OptiFiber Pro | SRAM interna del procesador STM32F103ZCH | 48KB | Sí
No |
Almacenamiento de datos del programa | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Módulo OTDR OptiFiber Pro | FPGA-SRAM | 256KB | Sí
No |
Almacenamiento de muestras de datos de medición | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Módulo de pérdida/longitud CertiFiber Pro | SRAM interna del procesador STM32F103ZCH | 48KB | Sí
No |
Almacenamiento de datos del programa | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Módulo de pérdida/longitud CertiFiber Pro | FPGA-SRAM | 4608B | Sí
No |
Almacenamiento de datos de paquetes de comunicación. | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Módulo OneTouch AT | SDRAM | 512 megas | Sí
No |
Ejecución de programas y almacenamiento de datos. | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Módulo OneTouch AT | SRAM interna del procesador K10 | 64KB | Sí
No |
Medicion de datos | Quite la energía (incluida la batería) durante al menos 60 segundos. |
| Memoria no volátil | |||||
| ¿El elemento contiene memoria no volátil (es decir, memoria cuyo contenido se conserva cuando se corta la energía)?
Sí |
|||||
| Subtema: | Tipo de memoria (BBRAM, Flash, EEPROM, etc.): | Tamaño: | Modificable por el usuario: | Función: | Proceso para borrar: |
| TFS/versión principal | Flash ni | 128 megas | Sí
No |
Sistema operativo, almacenamiento de programas, registros del sistema, etc. | DAKOTA DEL NORTE |
| TFS/versión principal | EEPROM | 32 KB | Sí
No |
Configuraciones de arranque, dirección MAC, ID electrónico (número de serie, tipo de módulo, fecha de producción, etc), configuración del sistema, etc. | DAKOTA DEL NORTE |
| TFS/versión principal | Flash interno PIC16F883 | 4k palabras | Sí
No |
Almacenamiento del programa de gestión de suministro de energía. | DAKOTA DEL NORTE |
| TFS/versión principal | PIC16F883 EEPROM interna | 256B | Sí
No |
No utilizado | DAKOTA DEL NORTE |
| Unidad remota Versiv | Flash ni | 128 megas | Sí
No |
Sistema operativo, almacenamiento de programas, registros del sistema, etc. | DAKOTA DEL NORTE |
| Unidad remota Versiv | EEPROM | 32 KB | Sí
No |
Configuraciones de arranque, dirección MAC, ID electrónico (número de serie, tipo de módulo, fecha de producción, etc), configuración del sistema, etc. | DAKOTA DEL NORTE |
| Unidad remota Versiv | Flash interno PIC16F883 | 4k palabras | Sí
No |
Almacenamiento del programa de gestión de suministro de energía. | DAKOTA DEL NORTE |
| Unidad remota Versiv | PIC16F883 EEPROM interna | 256B | Sí
No |
No utilizado | DAKOTA DEL NORTE |
| Módulo analizador de cables DSX-5000 | Flash ni | 4 megas | Sí
No |
Código de arranque, identificación electrónica (número de serie, tipo de módulo, fecha de producción, etc.) y datos de calibración. | DAKOTA DEL NORTE |
| Adaptadores de enlace DSX | Destello | 512KB | Sí
No |
Identificación electrónica (número de serie, tipo de adaptador de enlace, fecha de producción, etc.), recuentos de uso y datos de calibración. | DAKOTA DEL NORTE |
| Módulo OptiFiber Pro | Flash interno del procesador STM32F103ZCH | 128KB | Sí
No |
Sistema operativo, ejecución del programa e identificación electrónica (número de serie, tipo de módulo, fecha de producción, etc.) | DAKOTA DEL NORTE |
| Módulo OptiFiber Pro | Flash ni | 2 megas | Sí
No |
Imagen de configuración FPGA | DAKOTA DEL NORTE |
| Módulo OptiFiber Pro | EEPROM | 4 KB | Sí
No |
Datos de calibración | DAKOTA DEL NORTE |
| Módulo de pérdida/longitud CertiFiber Pro | Flash interno del procesador STM32F103ZCH | 128KB | Sí
No |
Sistema operativo, ejecución del programa e identificación electrónica (número de serie, tipo de módulo, fecha de producción, etc.) | DAKOTA DEL NORTE |
| Módulo de pérdida/longitud CertiFiber Pro | Flash interno FPGA | 128B | Sí
No |
No utilizado | DAKOTA DEL NORTE |
| Módulo de pérdida/longitud CertiFiber Pro | EEPROM | 4 KB | Sí
No |
Datos de calibración | DAKOTA DEL NORTE |
| Módulo OneTouch AT | Flash NAND | 1GB | Sí
No |
Programa del módulo y almacenamiento de datos. | Restaure OneTouch AT a los valores predeterminados de fábrica (consulte el procedimiento en el Apéndice B). |
| Módulo OneTouch AT | EEPROM | 4 KB | Sí
No |
Configuración del módulo, número de serie, dirección MAC, etc. | DAKOTA DEL NORTE |
| Módulo OneTouch AT | Flash interno del procesador K10 | 512KB | Sí
No |
Almacenamiento del programa de prueba de cables | DAKOTA DEL NORTE |
| Medios | |||||
| ¿El artículo contiene capacidad de almacenamiento multimedia (es decir, unidades de disco extraíbles o no extraíbles, tarjetas de memoria, etc.)?
Sí |
|||||
| Subtema: | Tipo de almacenamiento (disco, cinta, etc.): | Tamaño: | Modificable por el usuario: | Función: | Proceso para borrar: |
| TFS/versión principal | Tarjeta flash microSD interna | 2GB | Sí
No |
Configuración del sistema, configuración del proyecto, almacenamiento de resultados de pruebas, nombres de usuario, contraseña, cadenas SNMP, etc. | Restaure TFS/Versiv Main a los valores predeterminados de fábrica (consulte el procedimiento en el Apéndice A).
Restaure OneTouch AT a los valores predeterminados de fábrica (consulte el procedimiento en el Apéndice B). |
| TFS/versión principal | Dispositivos USB extraíbles | Variable | Sí
No |
Unidad de almacenamiento flash o conectividad de teclado/ratón | Cubra el puerto con cinta de evidencia para garantizar que no se utilicen dispositivos multimedia. Si hay medios presentes, destruya los medios de almacenamiento o realice varias sobrescrituras. |
| Módulo OneTouch AT | Tarjeta flash microSD interna | 2GB | Sí
No |
Informes, perfiles, capturas de pantalla, certificados, etc. | Restaure OneTouch AT a los valores predeterminados de fábrica (consulte el procedimiento en el Apéndice B). |
| Módulo OneTouch AT | Tarjeta flash SD extraíble | Variable | Sí
No |
Almacenamiento de captura y transferencia de datos. | Cubra el puerto con cinta de evidencia para garantizar que no se utilicen dispositivos multimedia. Si hay medios presentes, destruya los medios de almacenamiento o realice varias sobrescrituras. |
información adicional:
Todos los productos DSX-5000, CertiFiber Pro (CFP), OptiFiber Pro (OFP) y OneTouch AT se pueden configurar en kits que pueden incluir algunos o todos los subelementos que se enumeran a continuación:
- TFS/versión principal
- Unidad remota Versiv
- Módulo analizador de cables DSX-5000
- Adaptadores DSX Link (varios)
- Módulo de pérdida/longitud CertiFiber Pro (varios)
- Módulo OptiFiber Pro OTDR (varios)
- Módulo OneTouch AT
| Apéndice A: Restauración principal de TFS/Versiv a los valores predeterminados de fábrica | ||
| Si un módulo OneTouch AT está conectado a la unidad principal TFS/Versiv, retire ese módulo de la unidad principal. Encienda el TFS/Versiv Main mientras mantiene presionada la tecla INICIO. Toque Herramientas seguido de Estado de la memoria y siga las instrucciones que se muestran a continuación. | ||

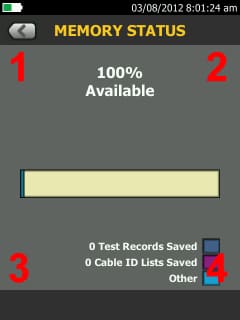

| 1. Toque las partes de la pantalla en el orden que se muestra a continuación.
|

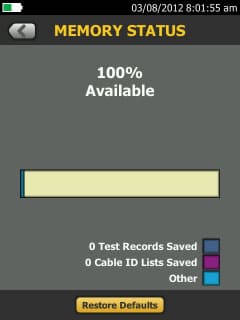

2. Luego verá aparecer el botón Restaurar valores predeterminados . |

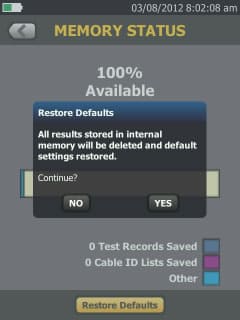

3. Toque aquí para obtener una advertencia final sobre cómo hacer esto. |
| La unidad principal TFS/Versiv luego eliminará los datos de usuario almacenados y restaurará el sistema a los valores predeterminados de fábrica antes de reproducir una melodía y reiniciar el sistema. | ||
| Apéndice B: Restauración de OneTouch AT a los valores predeterminados de fábrica | |||
| Requiere el software OneTouch AT versión 2.0 o posterior. Con el módulo OneTouch AT conectado a la unidad principal TFS/Versiv, conecte el adaptador de CA y encienda el sistema, luego siga el procedimiento que se muestra a continuación. | |||

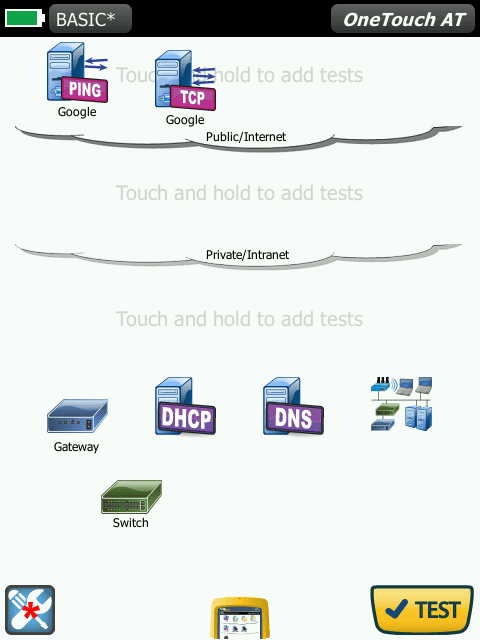

1. En la pantalla INICIO, toque el ícono HERRAMIENTAS |

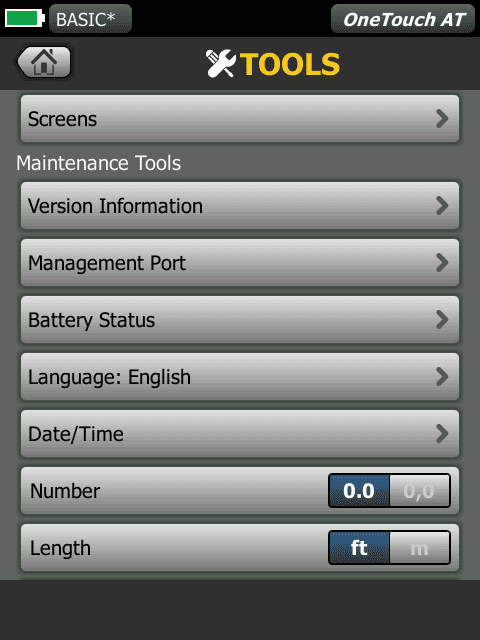

2. Desplácese hacia abajo hasta la sección Herramientas de mantenimiento. |

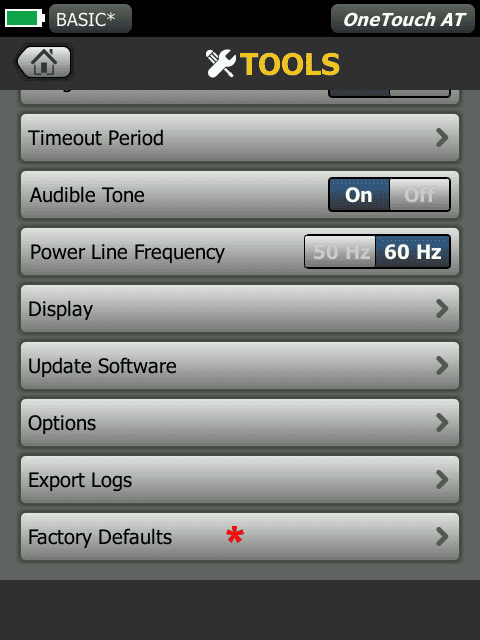

3. Toque Valores predeterminados de fábrica. |
4. Toque el botón Completo.  |
| El procedimiento puede tardar hasta 30 minutos en completarse. No interrumpa el proceso mientras esté en curso. | |||
