Deteccion de clase PoE

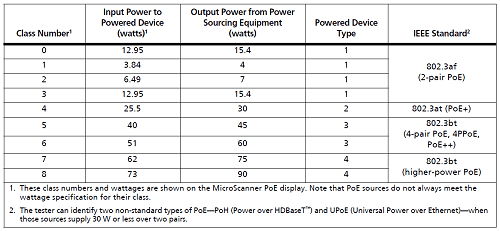

MicroScanner PoE detectará las siguientes clases de PoE de equipos de suministro de energía:

MicroScanner PoE puede utilizar los estándares 802.3af, 802.3at y 802.3bt en la capa de hardware o en la capa de enlace con LLDP (Protocolo de descubrimiento de capa de enlace) para negociar y solicitar PoE desde una fuente activa (normalmente un conmutador PoE).

Si el puerto de una fuente está configurado para responder a solicitudes LLDP para niveles de potencia más altos (Clases 5 a 8), el probador no puede verificar la potencia máxima disponible de la fuente. El probador verificará la potencia máxima disponible si el puerto de origen está configurado para responder a solicitudes en la capa de hardware.

Consejos:

• Conozca la potencia de entrada necesaria para su dispositivo alimentado (qué clase PoE) verificando las especificaciones del dispositivo alimentado.
• Si la clase de energía ofrecida por el interruptor es menor que la que requiere el dispositivo alimentado, investigue el interruptor para ver si es

1. Suscripción excesiva (demasiados dispositivos alimentados que ya solicitan PoE) o
2. Provisto adecuadamente para proporcionar la clase de energía necesaria al puerto.

Vídeos:

Descripción general del MicroScanner PoE

Instale dispositivos PoE más rápido con MicroScanner PoE

Cómo utilizar MicroScanner PoE para comprobar PoE en un puerto:

Conecte MicroScanner PoE al puerto del conmutador y presione el botón PoE.

La pantalla muestra buscando mientras el probador busca PoE.

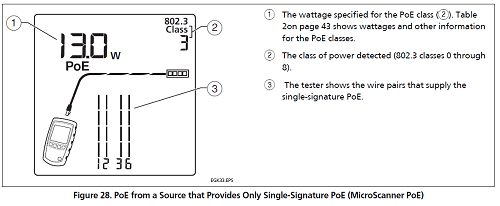

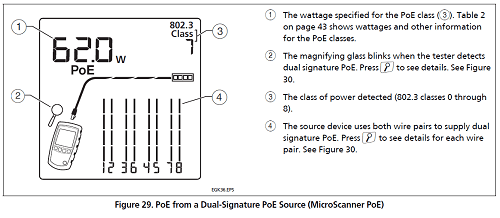

A continuación se muestran algunos ejemplos de PoE de firma única y firma dual:

Si la pantalla muestra «no apagado»

Las fuentes 802.3af y 802.3at más antiguas a veces seguirán suministrando energía cuando cambie entre las pantallas de prueba de cable y PoE del probador. Si ve el mensaje «no apagado», desconecte y vuelva a conectar el cable al probador. El probador negociará con la fuente y mostrará nuevamente resultados válidos de la prueba PoE.

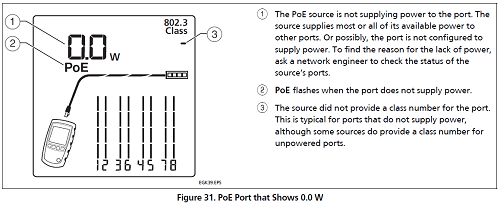

Si la pantalla muestra 0,0 W

Si una fuente PoE no suministra energía a un puerto, el MicroScanner PoE muestra 0,0 W y PoE parpadea en la pantalla.

En determinadas instalaciones, puede haber un problema de conexión a tierra al utilizar un cable de conexión blindado entre el probador PoE MicroScanner, el conmutador PoE y cualquier dispositivo final conectado. Esto puede presentarse cuando el MicroScanner PoE muestra 0,0 W. Antes de probar la configuración en el conmutador, considere usar un cable de conexión sin blindaje para conectar el MicroScanner PoE al puerto del conmutador y realizar la prueba nuevamente.

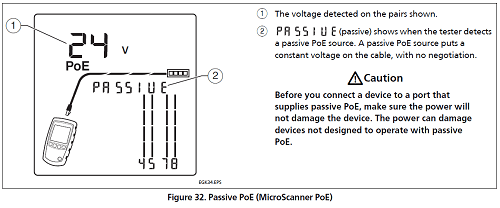

Detección PoE pasiva

Una fuente PoE pasiva pone un voltaje constante en el cable, sin negociación. MicroScanner PoE mostrará los pares y el voltaje. No se muestra ninguna clase PoE.
