Elección del límite de prueba

Elegir el límite de prueba correcto al configurar una prueba es posiblemente el paso más importante. Mientras que cambiar el tipo de cable le indica al probador qué tipo de cable va a probar (consulte este artículo para obtener más información sobre la configuración del tipo de cable), cambiar el límite de prueba le indica al probador cómo lo va a probar. Hay varios factores a considerar al elegir un límite de prueba:

• ¿Qué adaptadores se utilizan?
• ¿Para qué nivel de rendimiento están clasificados los conectores y el cable?
• ¿Su cliente tiene un requisito de prueba específico? Si tienes un contrato, léelo atentamente.
• ¿El propósito de la prueba es obtener la garantía del fabricante del cable? Si es así, verifique qué límite de prueba requiere el fabricante para el modelo de cable que está probando.

Los dos tipos principales de adaptadores utilizados con DSX CableAnalyzer son los adaptadores de enlace permanente y los adaptadores de canal . También hay disponibles adaptadores de cable de conexión y adaptadores COAX , así como algunos otros adaptadores especiales, todos los cuales se pueden encontrar en la lista de «accesorios» en la página del producto DSX .

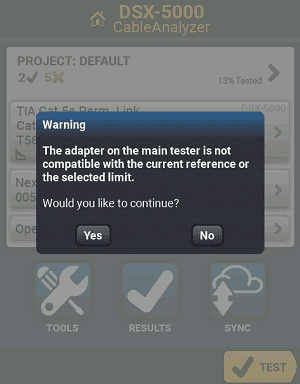

Cada límite de prueba está diseñado para usarse con adaptadores específicos en escenarios específicos, por lo que no querrás usar un límite de prueba de enlace permanente con adaptadores de canal, por ejemplo. Si intenta hacer esto, el evaluador mostrará un mensaje de error informándole del conflicto:

Si bien es posible ignorar el mensaje y ejecutar la prueba de todos modos (esto a veces se hace para solucionar problemas), no se recomienda y no se consideraría una prueba válida para la certificación. Este mismo principio se aplica a todos los límites de prueba, por lo que es importante comprender al utilizar qué adaptador es apropiado.

Tenga en cuenta que los adaptadores de enlace permanente y los adaptadores de canal están clasificados para una categoría específica de cable y son compatibles con categorías inferiores, por lo que puede hacer un TIA Cat 5e Perm. Prueba de enlace con DSX-PLA004 CAT6A / CLASE Ea Perm. Adaptadores de enlace. Sin embargo, los adaptadores de cable de conexión (números de pieza DSX-PCxx) deben coincidir con la categoría exacta de cable que está probando.

Como se mencionó anteriormente, otro factor importante a considerar es el nivel de rendimiento para el que están clasificados los conectores y el cable. Supongamos que le han pedido que certifique algunos cables según TIA Cat6A, por lo que configura su tipo de cable en Cat 6A, pero establece su límite de prueba en TIA Cat 6 Perm. Enlace. Si prueba los cables con esta configuración, solo estará certificando que esos cables cumplen con TIA Cat 6, no con TIA Cat 6A. También es importante saber que tanto los cables como los conectores deben pasar la prueba, por lo que es casi seguro que un cable Cat 6A terminado con conectores Cat 6 no supere el límite de prueba Cat 6A. Si el límite de prueba utilizado fue superior al necesario (Cat 6A cuando solo se necesitaba Cat 6, por ejemplo), entonces es posible volver a certificar los resultados hasta el límite inferior utilizando el software para PC LinkWare . Sin embargo, muchas personas pueden optar por rechazar los resultados recertificados. Siempre es mejor asegurarse de utilizar la configuración correcta la primera vez, para no tener que volver atrás y volver a probar los cables.

Para saber exactamente cuáles son los diferentes parámetros para cada límite de prueba, puede revisar el documento Líneas de límite de Versiv, disponible para descargar aquí.
