ELTCL (pérdida de transferencia de conversión transversal de mismo nivel)

ELTCTL es una de dos mediciones de equilibrio encontradas en ANSI/TIA-568-C.2, ANSI/TIA-1005  y ISO/IEC 11801 edición 2,2 2011-06. El Otros es TCL.

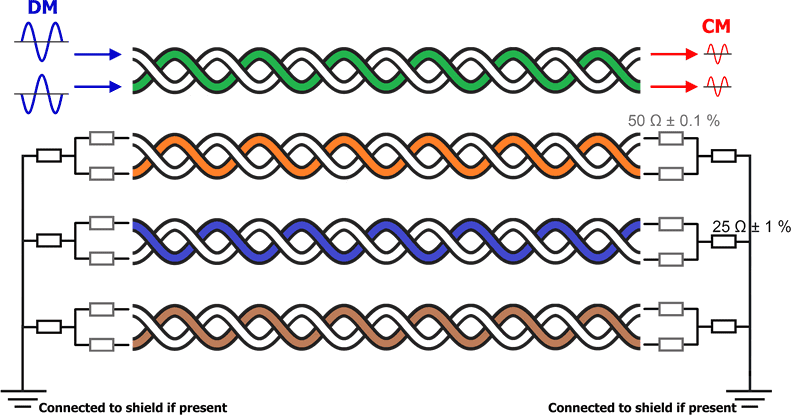

La medición se realiza inyectando una señal de modo diferencial (DM) en un par trenzado y luego midiendo la señal de modo común (CM) en el extremo más alejado del enlace en ese mismo par trenzado. Técnicamente hablando, eso es TCTL. Ya que la cantidad de la señal de CM en el otro extremo del enlace depende de la longitud, los estándares aplican una igualdad para tener en cuenta la pérdida de inserción del enlace. Así que lo que se informa en realidad es ELTCTL, una medición más significativa que TCTL.

Entre más pequeña sea la señal de CM medida en el extremo más alejado, mejor será la medición ELTCTL (equilibrio).

Si tiene una apariencia similar a una medición de pérdida de inserción, está en lo correcto. Excepto una medición de pérdida de inserción se realiza mediante la inyección de una señal DM en el par y la medición de la señal DM en el extremo lejano. Aquí estamos midiendo la señal de CM en el extremo, que es TCTL, a continuación, después aplicando la ecualización basada en la pérdida de inserción de ese par para dar a ELTCTL.

Los requisitos de prueba de campo para ANSI/TIA-568.2-D se difieren a ANSI/TIA-1152. ELTCTL es especialmente importante para cables UTP en instalaciones industriales como se describe en TIA-1005A e ISO 11801:3 para las zonas E1, E2 y E3. Las zonas E3 generalmente están cerca de dispositivos emisores de EMI (VFD, por ejemplo) y cableado relacionado, y E1 es un entorno de sala de control o datos. E2 es el entorno de fábrica entre las zonas E3 y E1. Los probadores de campo normalmente solo son capaces de realizar mediciones de DM: el DSX CableAnalyzer es capaz de realizar mediciones tanto de DM como de CM, de ahí su capacidad para medir ELTCTL y TCL.

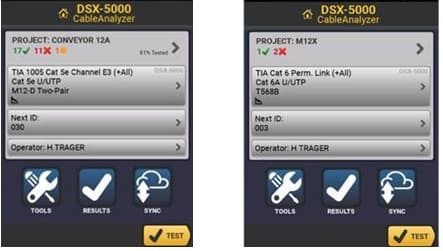

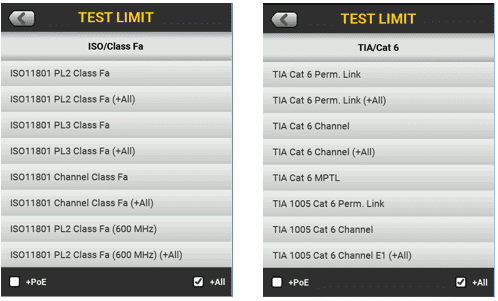

Si usted desea agregar ELTCTL y TCL a su prueba estándar de categoría 5e, 6, 6A o clase D, E o EA, seleccione la carpeta de ISO o TIA en DSX y busque un límite de prueba con un sufijo de (+Todo):

Esto aumentará su tiempo de PRUEBA AUTOMÁTICA.

El sufijo de (+Todo) indica una prueba de ANSI/TIA o ISO/IEC estándar con la adición de medidas ELTCTL, TCL, Desequilibrio de resistencia dentro de un par, Desequilibrio de resistencia entre pares , CMRL y CDNEXT.

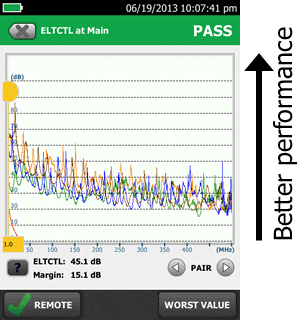

En el ejemplo a continuación de un DSX-5000 CableAnalyzer, un canal de la categoría 6A fue probado. Con un margen fantástico de 45,1 dB, usted puede sentirse confiado que este enlace tendrá buen rendimiento, incluso en un ambiente ruidoso. No olvide ver la medición TCL  también.

¿Por qué es importante el equilibrio?

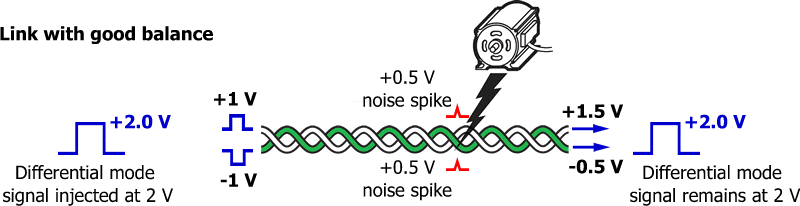

El Ethernet transmite una señal equilibrada. La idea es que cualquier ruido inyectado en el cableado se anula, suponiendo que el enlace tiene un buen equilibrio. También indica cuánta señal emite el enlace.

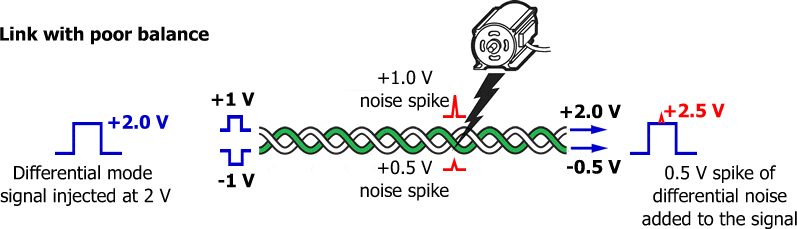

Si el enlace tiene mal equilibrio, el ruido inyectado en el cableado se convierte en parte de la señal. El desequilibrio en el enlace cause que el voltaje inyectado en los pares sea desigual.

Esto tiene el potencial de crear errores en la red, lo que resulta en el restablecimiento de la transmisión de señales y el rendimiento de red más lento. Esto puede ser particularmente problemático en aplicaciones de Ethernet industriales donde la latencia es crítica. En un centro de datos donde también es particularmente ruidoso y donde los tiempos de transacción se miden en mS, retransmitir una señal podría resultar en una transacción retrasada.
