Identificación de pares divididos

Un «par dividido» es un error de mapa de cables en el que un extremo de un par termina en un conector en el pin de un par diferente. El efecto puede ser difícil de detectar, los conductores están alineados uno a uno en cada extremo de un cable, pero no están en pares. Esta simple torsión de los conductores, inventada por Alexander Graham Bell, detiene la radiación de interferencia de los pares y proporciona inmunidad a interferencias externas como la EMI. Si los conductores no están emparejados, habrá una diafonía importante en el enlace.

Un «par dividido» es un error de mapa de cables en el que un extremo de un par termina en un conector en el pin de un par diferente. El efecto puede ser difícil de detectar, los conductores están alineados uno a uno en cada extremo de un cable, pero no están en pares. Esta simple torsión de los conductores, inventada por Alexander Graham Bell, detiene la radiación de interferencia de los pares y proporciona inmunidad a interferencias externas como la EMI. Si los conductores no están emparejados, habrá una diafonía importante en el enlace.

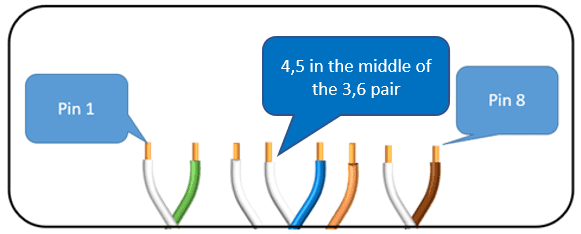

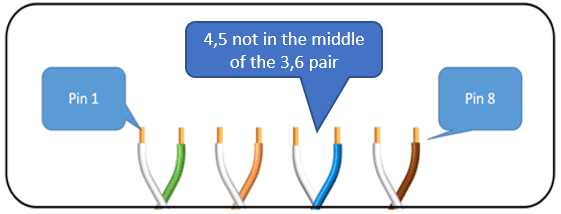

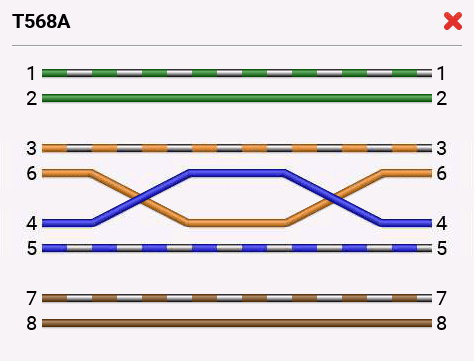

Los pares terminados incorrectamente, adyacentes entre sí, crean el par dividido que se ve en la Figura 1:

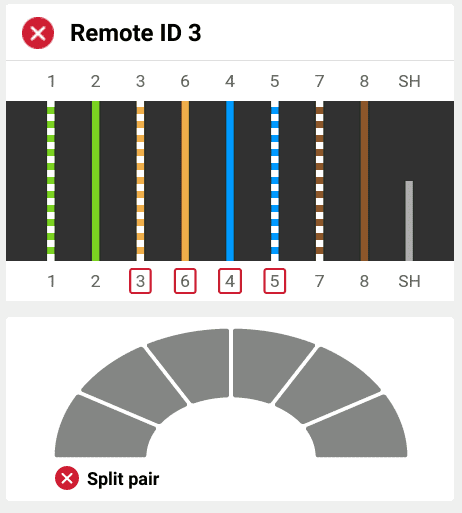

LinkIQ detectará un par dividido y se informará como se ve en la Figura 4 con los conductores incorrectos delineados con un cuadro rojo. Además, hay un texto que identifica el problema como un par dividido en la esquina inferior izquierda.

La capacidad de LinkIQ para detectar un par dividido ofrece beneficios significativos sobre un simple mapa de cables tipo LED o un probador de continuidad.
