Identificar las causas de las fallas de las pruebas OTDR

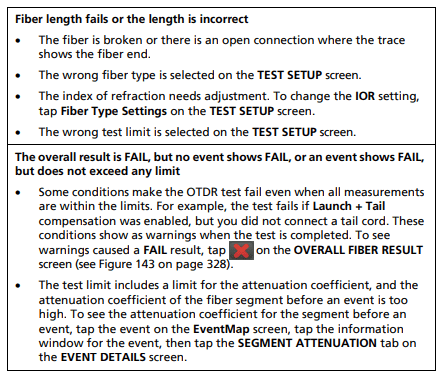

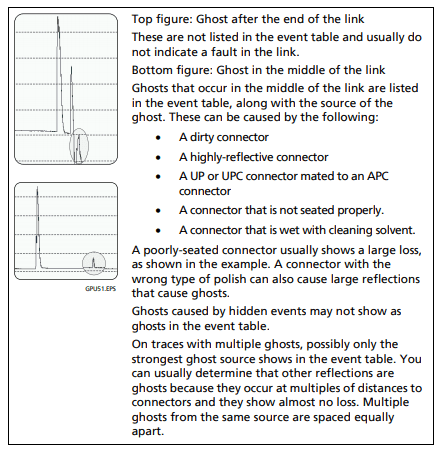

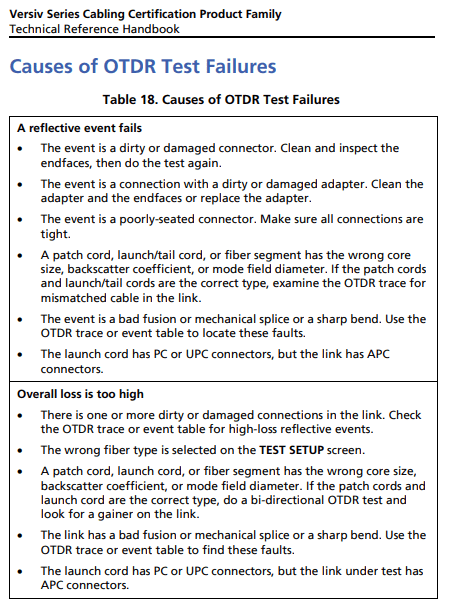

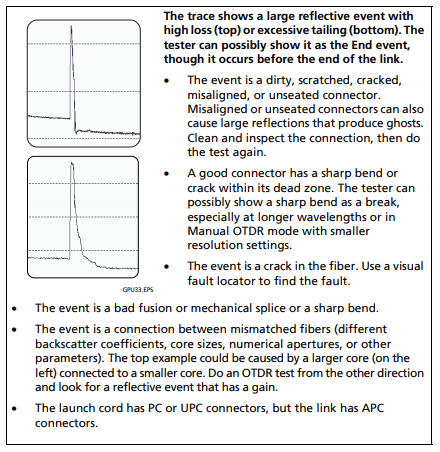

Diagnosticar fallas de OTDR puede resultar complicado. Aquí encontrará información del Capítulo 13 del Manual de referencia técnica de Versiv cuando revisa los seguimientos de OTDR en LinkWare PC para determinar la causa de la falla. Tener y utilizar materiales de limpieza e inspección adecuados antes de las pruebas contribuye en gran medida a eliminar fallas debido a extremos sucios en las fibras de lanzamiento del OTDR, conexiones de mamparo en el enlace bajo prueba y el puerto del OTDR.

Usted entonces verá que aparecerá el botón Reestablecer valores.

Si necesita ayuda adicional, se le pedirá que proporcione los siguientes detalles cuando abra un caso de soporte con el Centro de asistencia técnica de Fluke Networks:

• ¿Cuál es el tipo de fibra (multimodo, monomodo) y el tipo de conector (SC, LC, ST)?
  • ¿Conector de fábrica o pulido en campo?
  • ¿Detalles sobre el fabricante de cables y conectores de fibra?
• ¿Cómo se establece la compensación por lanzamiento?
  • (solo lanzamiento, lanzamiento + recepción, smartloop)
• ¿Está utilizando un alcance de inspección de fibra y materiales de limpieza de los extremos de la fibra?
  • ¿Disolvente, IPA o toallitas con alcohol?
• ¿Puedes enviarnos un archivo LinkWare (.flw) con los resultados?
• ¿Cuál es el límite de prueba seleccionado?
  • (Pantalla de inicio, botón debajo de Proyecto)
• ¿Qué parámetros de prueba no pasan la prueba automática?
• ¿Está actualizado el software en Versiv y el módulo OFP?
• ¿Está la calidad del puerto del OTDR en el rango “Buena”?
  • (El probador muestra la calidad del puerto cuando ejecuta la prueba automática)
