Implementación de los límites de Belden 2183 en Fluke Networks Versiv DSX-5000 y DSX-8000

Los cables multimedia 4K UHD de Belden, 2183P y 2183R, están diseñados específicamente para ofrecer contenido 4K a través de HDBaseT hasta 100 m, son compatibles con HDBaseT 5Play y cuentan con la certificación UL 4299 Power Over HDBaseT (PoH), todo en un diseño pequeño y flexible.

Existen límites de pruebas de campo específicos para estos cables diseñados por Belden y Fluke Networks. Hay tres límites disponibles, Canal y Enlace permanente con los que estamos familiarizados, y un tercer límite de prueba llamado Conexión directa. El límite de conexión directa se puede utilizar cuando el enlace instalado no tiene ningún conector y es solo un enlace de enchufe a enchufe, esencialmente un cable de conexión largo. Es importante utilizar este límite si trabaja con enchufes RJ-45 instalados en campo.

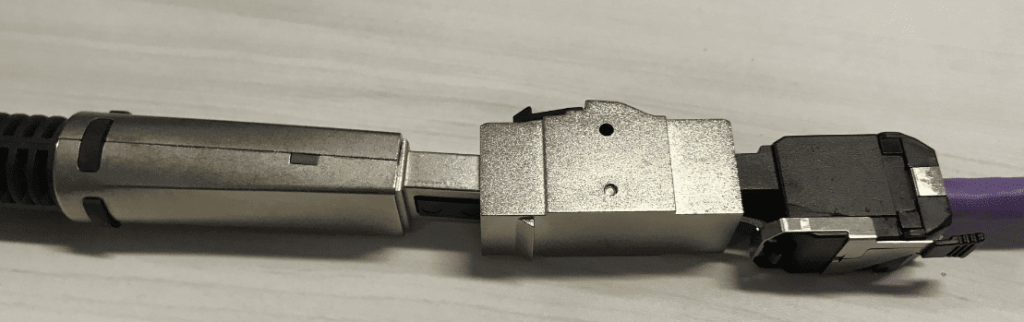

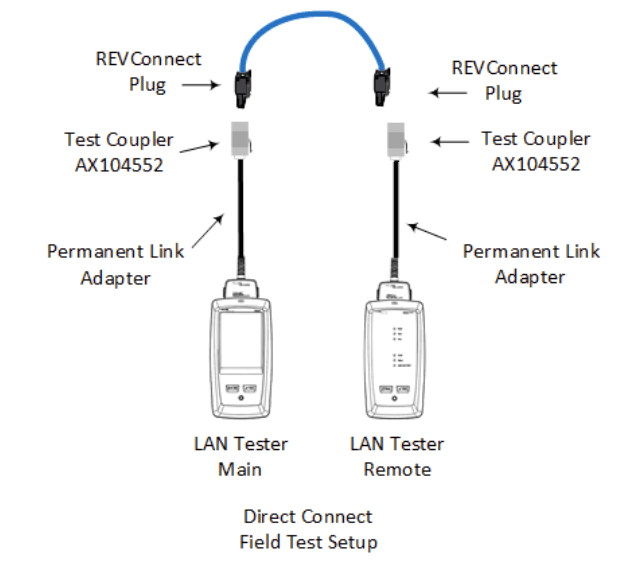

Para probar los enlaces de conexión directa, Belden recomienda el uso de sus acopladores AX104552 y conectarlos directamente al extremo de los adaptadores de enlace permanente DSX-PLA004.

Los enlaces de conexión directa normales se prueban con adaptadores de cable de conexión.

Este documento describe instrucciones paso a paso para seleccionar estos límites de prueba en el Fluke Versiv Tester.

Puede configurar los límites de Belden 2183 desde Linkware Live o desde el probador. Las instrucciones para configurar un proyecto a través de Linkware Live se encuentran aquí .

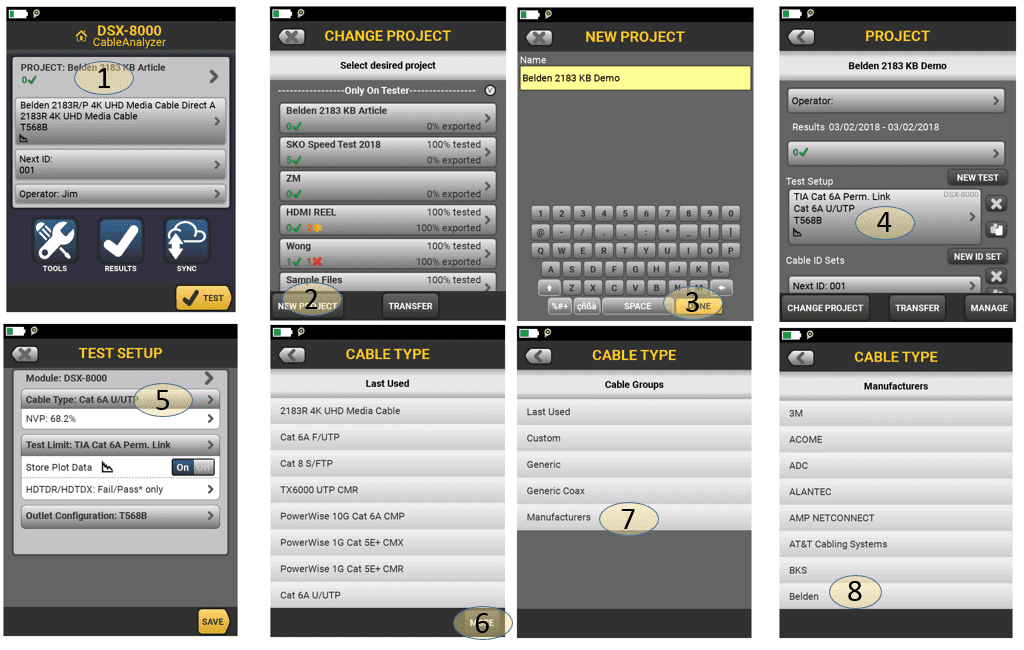

1.  Seleccionar Proyecto
2.  Nuevo proyecto
3.  Nombra tu proyecto
4.  Seleccione Configuración de prueba o NUEVA PRUEBA
5.  Seleccionar tipo de cable
6.  Más
7.  Fabricantes
8.  belden

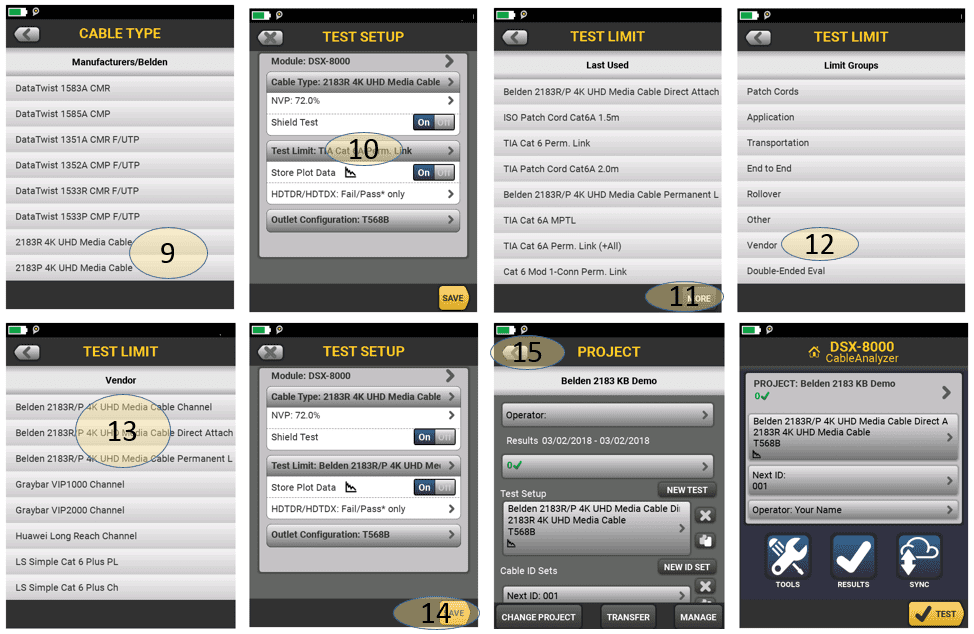

1.  Seleccione su tipo de cable, Riser o Plenum
2.  Límite de prueba
3.  Más (esta página muestra los límites del último uso)
4.  Proveedor
5.  Selecciona tu límite, Canal o Enlace Permanente o Adjunto Directo
6.  GUARDAR
7.  Tecla Atrás o INICIO
8.  Presione PRUEBA para comenzar
