Información de fallo

Debe tener el código más reciente en su probador para beneficiarse de la INFORMACIÓN DE FALLO.

En la pestaña DIAGNÓSTICO, encontrará INFORMACIÓN DE FALLA. Su objetivo es ser una guía para ayudar a resolver en el sitio enlaces defectuosos. En algunos casos, será necesario un análisis más detallado.

Si desea importar algunos ejemplos a su Versiv, haga clic aquí .

Adaptadores y pruebas compatibles:

DSX-PLA004
DSX-CHA004
DSX-PLA804
DSX-CHA804

La INFORMACIÓN DE FALLA se mostrará solo si el tipo de cable está configurado en Categoría 5 o superior, junto con un límite de prueba que tenga una frecuencia superior de 100 MHz, 250 MHz o 500 MHz.

No se mostrará por fallar:

Enlaces de categoría 3
Enlaces clase F
Enlaces clase F A
enlaces con solo dos pares
o fallas en el mapa de cables.

Pero aún obtendrás HDTDR y HDTDX en la pestaña DIAGNÓSTICO.

Utiliza análisis en el dominio de la frecuencia, así como análisis en el dominio del tiempo y técnicas patentadas de procesamiento de señales digitales para detectar conexiones. La INFORMACIÓN DE FALLO en DTX CableAnalyzer se basó únicamente en el análisis de modo diferencial, que era lo último en ese momento, por lo que puede esperar que DSX CableAnalyzer sea más preciso en sus diagnósticos, especialmente para enlaces de Categoría 6A y Clase E A.

Detección de conectores
Una característica exclusiva de DSX CableAnalyzer es la capacidad de detectar conexiones RJ45 en el enlace. Si hay un punto de consolidación RJ45, FAULT INFO le dará la distancia hasta esa conexión, como se muestra en el siguiente ejemplo:

Enlace permanente de dos conectores Enlace permanente de tres conectores con CP

Por supuesto, existen limitaciones en su capacidad para detectar conectores. Si el enlace tiene más de 100 m (328 pies), la detección del conector se desactivará, ya que no puede localizar de manera confiable los conectores después de 100 m (328 pies). Si dos conexiones están dentro de aprox. 1 m (3 pies) entre sí, se pueden informar como una sola conexión. Las pantallas se muestran en metros o pies, según la configuración del DSX-5000 CableAnalyzer.

Tipos de fallos notificados en FAULT INFO
DSX CableAnalyzer utiliza una estructura de informes jerárquica. Es decir, las fallas se priorizan en el siguiente orden:

Fallo por pérdida de inserción debido al lubricante.
Fallo de pérdida de inserción debido a la longitud
Falla de pérdida de retorno debido a un problema de resistencia de contacto de CC y la ubicación del problema de resistencia de contacto
Fallo de pérdida de retorno causado por el cable
Fallo de pérdida de retorno causado por agua en el cable.
PRÓXIMO fallo causado por el cable
SIGUIENTE falla causada por una terminación deficiente o un conector no compatible
PRÓXIMO fallo causado por demasiadas conexiones para el límite de prueba seleccionado

La idea es que reemplazar un cable dañado es más serio que volver a terminar un conector. Si está ejecutando la versión actual del software, las fallas de pérdida de retorno causadas por agua en el cable y las fallas de pérdida de inserción causadas por el uso de lubricante de extracción ahora son parte del diagnóstico de INFORMACIÓN DE FALLA. Lo cual es una buena razón para mantener su unidad actualizada. El software actual se puede encontrar aquí https://www.flukenetworks.com/support/downloads. Por supuesto, puede continuar diagnosticando aquellos que utilizan técnicas establecidas de DSX CableAnalyzer.

Clasificación de conectores

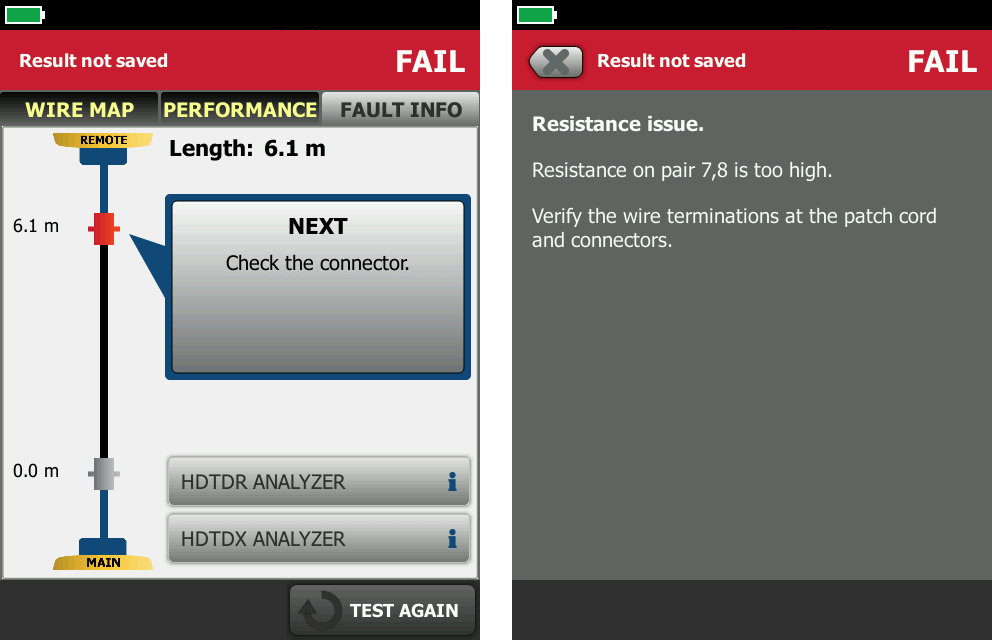

Otra característica única de FAULT INFO en DSX CableAnalyzer es la capacidad de decirle específicamente qué conector reparar dará como resultado la mayor mejora en NEXT. En el siguiente ejemplo, INFORMACIÓN DE ERROR ha marcado la conexión del extremo remoto en ROJO, lo que indica que esta es la fuente más grande de SIGUIENTE:

Observará que la conexión del extremo cercano es de color gris. Hasta que arregle la conexión en el otro extremo, FAULT INFO no puede determinar con confianza si esta conexión se beneficiaría de una nueva terminación o reemplazo; de ahí el color gris. Si ha leído o visto nuestros videos sobre diagnósticos NEXT, sabrá que se utiliza una guía del 35% para HDTDX como umbral para determinar si una conexión es buena o no. FAULT INFO utiliza una variación de esto utilizando diafonía en el dominio del tiempo no compensada. Por lo tanto, es posible que vea una situación en la que la conexión es mejor que el 35 %, pero FAULT INFO señala la conexión como una necesidad de mejora.

Fuente: Fluke Networks
