Inspección de Conectores APC con FI-1000

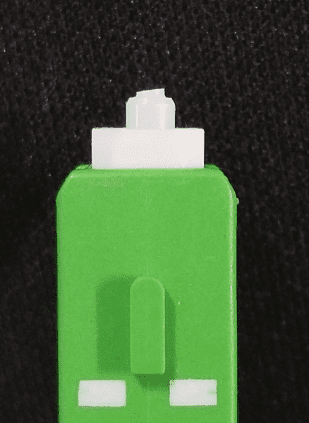

Los conectores APC son conectores de baja pérdida que tienen un ángulo de 8 grados en el extremo del casquillo. A continuación se muestra un primer plano de un conector SC/APC monomodo.

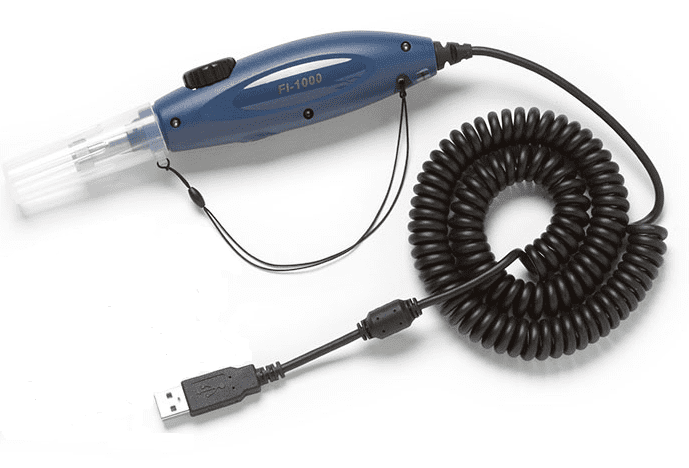

Las puntas de la sonda de inspección APC dirigen la óptica de la cámara en la sonda en el mismo ángulo, lo cual es necesario para adquirir una imagen clara del extremo de la fibra en la pantalla Versiv. El uso de puntas de sonda UPC para inspeccionar conectores APC no funcionará. Este artículo muestra consejos de APC que van con la cámara de inspección de fibra FI-1000 que funciona con Versiv.

SUGERENCIA TAC PRO:  Para tener éxito, deberá alinear las muescas y ranuras en las puntas y conectores de las sondas APC como se muestra a continuación.

Punta APC universal de 2,5 mm ( FI1000-2.5APC-UTIP)   Inspección del conector SC/APC

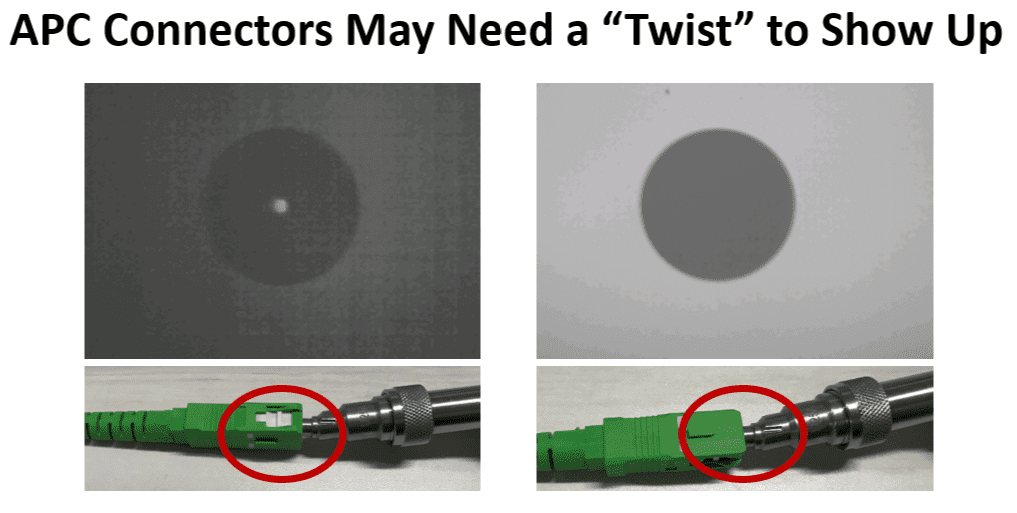

Haga coincidir la muesca de la punta de la sonda de inspección con la llave guía del conector SC/APC. Cuando estén alineados como se muestra, obtendrá la mejor imagen del extremo.

Punta de mamparo SC/APC ( FI1000-SCAPC-TIP ) Inspección del puerto de mamparo SC/APC

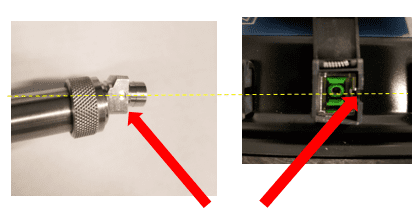

Haga coincidir la muesca circular en la punta de la sonda del mamparo SC/APC con el lado de la ranura en el puerto del mamparo SC/APC. Tenga en cuenta que inspeccionar el puerto de mamparo puede requerir un mayor esfuerzo para encontrar y concentrarse en el núcleo, en comparación con inspeccionar un conector APC. Una vez que enfoque la cara final, presione el botón en la sonda de la cámara para congelar la imagen en la pantalla, luego toque Guardar. Versiv le pedirá que ingrese una identificación y luego toque Guardar.

Ver también:   Escalón APC versus caras finales cónicas

¿Qué pasa con la limpieza de conectores y puertos de APC?

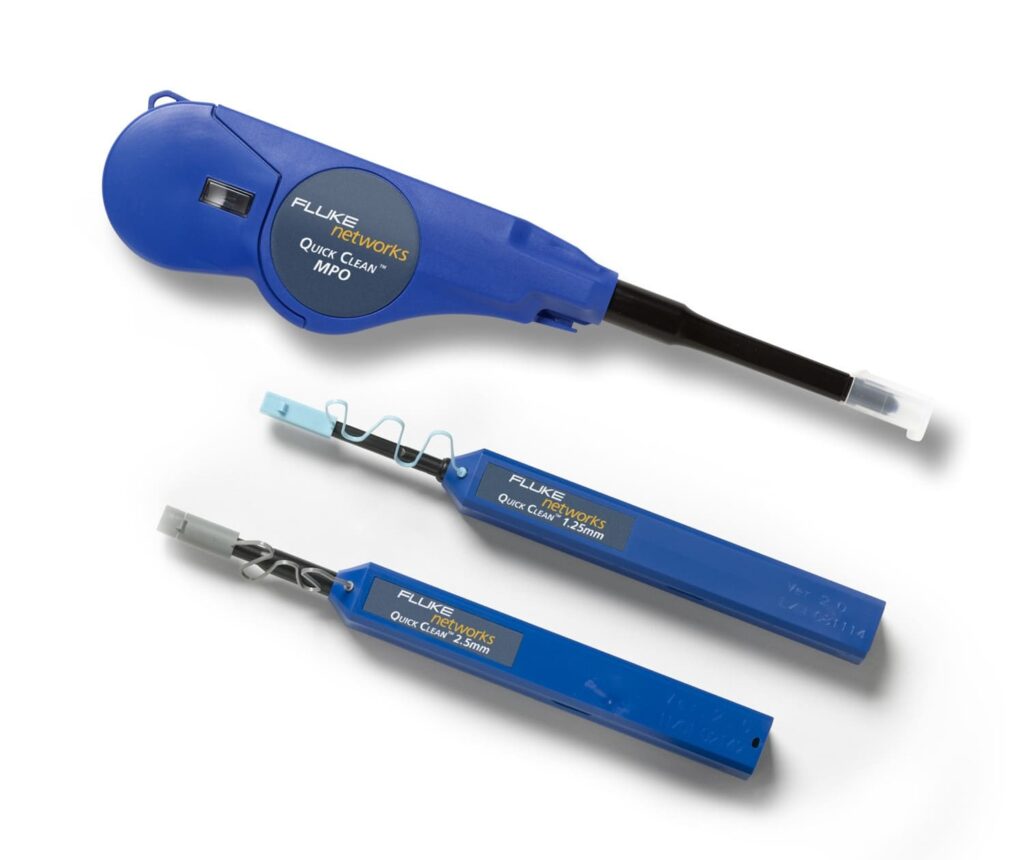

Los limpiadores QuickClean funcionan bien para limpiar conectores y puertos de fibra UPC y APC.

También recomendamos nuestra pluma solvente y cubo de limpieza para eliminar grasa o residuos adheridos, o en situaciones donde la limpieza por contacto en seco no ha demostrado ser efectiva.

Kits de limpieza de fibra óptica
