Inspeccionar un extremo o un puerto

Estos son los pasos para usar FI-1000 con DSX-5000/Versiv (también conocido como FI-7000 Fiber Inspector) para ejecutar la prueba de FiberInspector.

1. Encienda la unidad principal DSX-5000/Versiv.
2. Conecte la sonda FI-1000 al puerto USB de la unidad principal DSX-5000/Versiv.

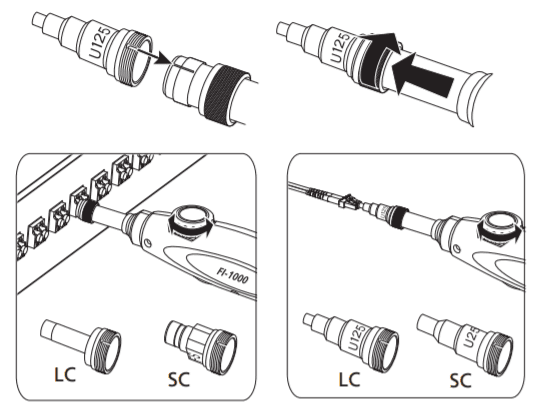

3. Instale la punta de sonda correcta para el enlace que está probando en la sonda.

Tenga en cuenta la muesca en la sonda. La muesca de la sonda se inserta en la ranura de la punta de la sonda y luego se aprieta el anillo roscado con los dedos.

No se necesitan herramientas para conectar la punta de la sonda a la sonda.

1. impiar el conector

Utilice procedimientos de limpieza adecuados para limpiar el conector que inspeccionará.

1. Haga la prueba de FiberInspector

Para iniciar la prueba, presione el botón en la parte inferior de la sonda, toque PRUEBA o presione el botón PRUEBA en DSX-5000/Versiv.

Para ajustar el enfoque, gire el dial de enfoque en la parte superior de la sonda.

1. Examina los resultados. El límite manual se selecciona de forma predeterminada, pero también puede utilizar uno de los límites de prueba IEC 61300-3-35 para calificar el resultado.
2. Guarde los resultados. Presione Guardar. Se le pedirá que ingrese una ID de cable y guarde el resultado.
