Inyectar tono a un cable

MicroScanner PoE es un cable de transmisión de tonos digitales (IntelliTone) y analógicos a través del cable conectado a su puerto RJ45. Para amplificar la señal, debe utilizar la sonda IntelliTone 200 y configurarla en una de las posiciones de los altavoces digitales. El tono IntelliTone Digital se utiliza para atenuar una línea donde hay una señal de red activa presente.

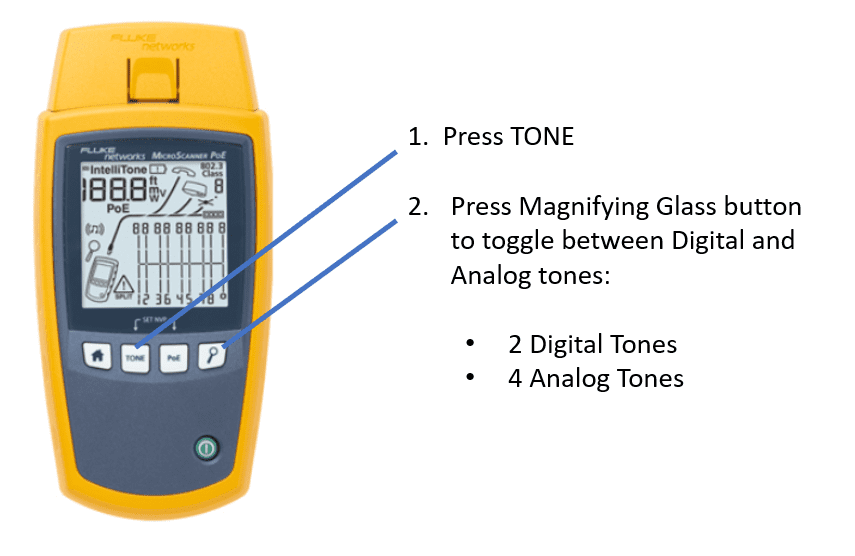

Presione el botón Tono en el probador para comenzar. El valor predeterminado es la señal 1 de IntelliTone Digital.

Presione el botón de lupa para seleccionar la señal 2 de Digital IntelliTone. El tono cambiará y MicroScanner PoE mostrará el tipo de señal y el número seleccionado.

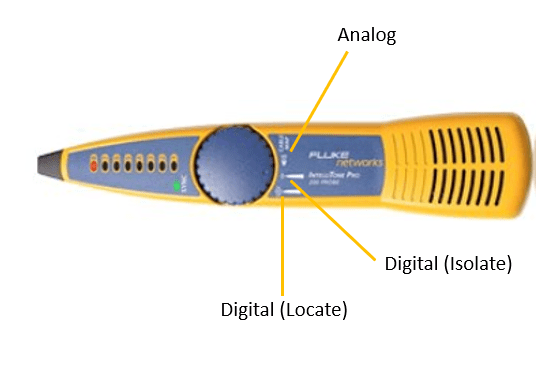

Configuración de la sonda IntelliTone 200

¿Quieres utilizar tonificación analógica?

Pulsaciones sucesivas del botón Lupa le permitirán seleccionar los tonos analógicos 1-4.

El modo de tono analógico del probador es compatible con la mayoría de las sondas de tono analógico. Si está utilizando una sonda IntelliTone 200 para captar la señal analógica, asegúrese de que el dial de la sonda esté configurado en la selección de altavoz (analógico).

Puede encontrar más información aquí:

Tonificación en modo IntelliTone – MicroScanner2
