La inspección automatizada de fibra no funciona

Deberá actualizar su(s) unidad(es) Versiv/TFS a la última versión 6,5 Build 5 usando LinkWare PC  10,7 .

La inserción de la cámara USB opcional permite inspeccionar los conectores de los extremos de la fibra. Una vez insertada la cámara USB FI-1000, toque HERRAMIENTAS > FiberInspector . Sin embargo, para evaluar automáticamente la cara del extremo de un conector según IEC 61300-3-35, primero debe establecer el límite de prueba.

Para hacer esto:

  1. Presione la tecla INICIO .
  2. Toque en la región del límite de prueba.
  3. Toque NUEVA PRUEBA > Tipo de prueba .
  4. Toque FiberInspector para revelar el límite predeterminado.
  5. Puntee GUARDAR.
  6. Toque su nueva configuración de prueba en la parte superior de la lista seguido de USAR SELECCIONADO .

Ejecutar la prueba Toque

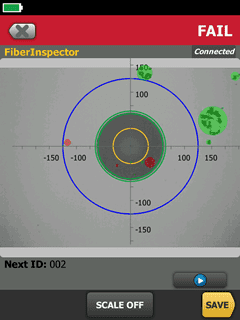

PRUEBA en la pantalla INICIO seguido de ANALIZAR . CertiFiber Pro congelará la imagen y la analizará según el límite de prueba elegido en poco menos de dos segundos. Los defectos dentro de los límites permitidos del estándar elegido se resaltan en verde. Aquellos que están fuera de los límites permitidos están resaltados en rojo.

Si guarda la imagen usando el mismo ID de cable que su prueba OLTS (Nivel 1) y/o OTDR (Nivel 2) dentro del mismo proyecto, la imagen se fusionará automáticamente con ese resultado. Si no es dentro del mismo proyecto, no te preocupes; podrá fusionarlos más adelante en LinkWare PC Software.

Si la prueba falla, limpie el conector. Vuelva a insertar el conector en la cámara y presione elbotón y ANALIZAR nuevamente. Si solo tiene el limpiador Click Pen, considere aumentarlo con el limpiador Solvent Pen, ya que eliminará los residuos incrustados que los Click Pens normalmente no pueden eliminar.

Límites de comprobación
There are four limits to choose from:

  • IEC 61300-3-35 ED.1 MM Para todos los conectores multimodo
  • IEC 61300-3-35 ED.1 SM RL>=45dB Para conectores monomodo pulidos en fábrica
  • IEC 61300-3-35 ED.1 SM RL>=26dB Para conectores monomodo pulidos en campo
  • IEC 61300-3-35 ED.1 SM APC Para todos los conectores de contacto físico en ángulo
