Mediciones de longitud para los probadores de la serie

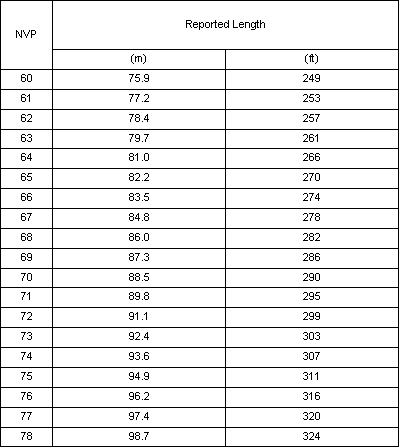

Las mediciones de longitud se derivan del retardo de propagación, donde se envía una señal de 10 MHz por el cable y se devuelve. El tiempo que tarda esa señal de 10 MHz en viajar por el cable y regresar desde el otro extremo se utiliza para calcular la longitud. Para que esto funcione, el probador de campo necesita saber qué tan rápido se espera que viaje esa señal de 10 MHz en ese cable en particular. Para ello, la industria y los probadores de campo utilizan algo llamado velocidad nominal de propagación (NVP), que normalmente se expresa como un porcentaje (%) en relación con la velocidad de la luz en el vacío (300.000 km por segundo). El proveedor de cable indicará el NVP de su cable. Esto podría estar entre el 56% y el 78% dependiendo del diseño del cable. El % de NVP se calcula en función del par más corto dentro de la funda.

Regla del 10%
Habrá incertidumbre al establecer el NVP. ANSI/TIA-1152 reconoce esto y establece; «El criterio de aprobación o falla se basa en la longitud máxima permitida para el canal o enlace permanente como se especifica en ANSI/TIA-568-C.2 más la incertidumbre de la velocidad nominal de propagación (NVP) del 10 %». Lo que eso significa es que si su límite de longitud para cualquier estándar ANSI/TIA determinado es 90 mo 295 pies, la prueba de longitud no fallará hasta que la longitud haya excedido los 99 mo 325 pies. Donde 90 mo 295 pies es el límite típico para una prueba de enlace permanente. Para una prueba de canal, el límite típico es 100 mo 328 pies, por lo que nuevamente, la medición de longitud no fallará hasta que la longitud haya excedido los 110 mo 361 pies.

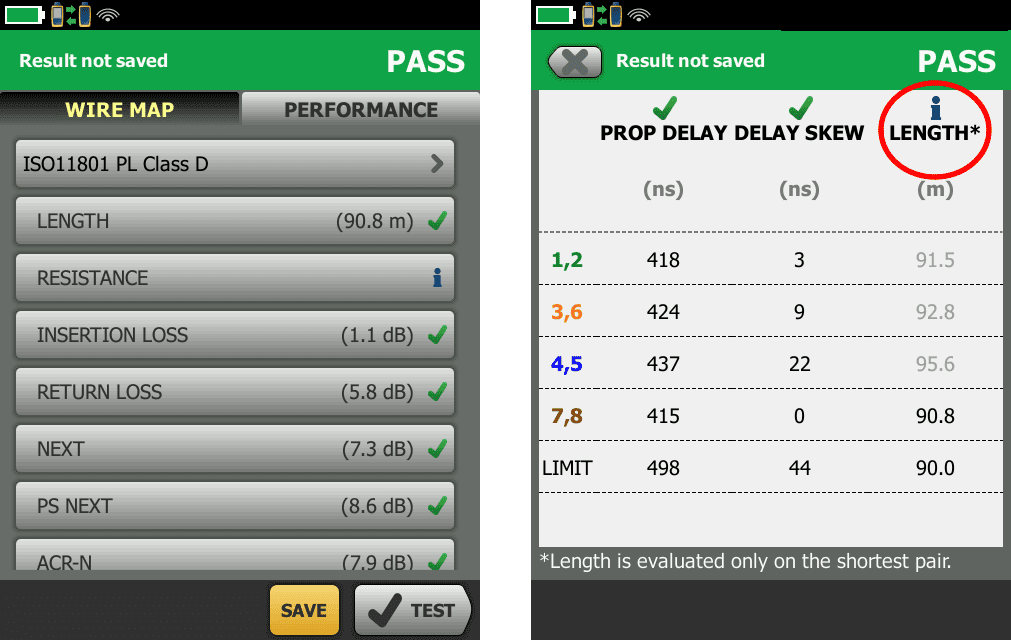

En el siguiente ejemplo, vemos que la longitud (basada en el par más corto) excede el límite en 0,8 m, pero lo pasa, debido a la regla del 10% en ANSI/TIA-1152.
