Pruebas de alimentación a través de Ethernet (+PoE) con Versiv
Aprobado para su publicación en febrero de 2017, el Boletín de sistemas de telecomunicaciones TSB-184-A de la TIA, Directrices para soportar la entrega de energía a través de cableado de par trenzado balanceado, proporciona recomendaciones para cables de par trenzado que admitirán el suministro de energía de CC, particularmente en respuesta a IEEE 802.3. bt estándar, que incluye PoE de cuatro pares Tipo 3 y Tipo 4. Uno de los principales parámetros de prueba, el desequilibrio de resistencia de CC dentro y entre pares, incluido en la TSB, ahora también se menciona en 568.2-D. Contamos con un documento técnico informativo que cubre todo lo que necesita saber para probar este importante parámetro en sus implementaciones PoE.
Para seleccionar el límite de prueba en Versiv, consulte a su cliente y considere los equipos y aplicaciones que se ejecutarán en los enlaces instalados. El soporte técnico de Fluke Networks no puede indicarle qué límite de prueba seleccionar.
Versiv versión 5,6 agregó límites de Autotest con parámetros (+PoE). Versiv ya no contiene ninguna prueba automática (+TCL); las opciones actuales ahora son (+PoE) y (+Todos).

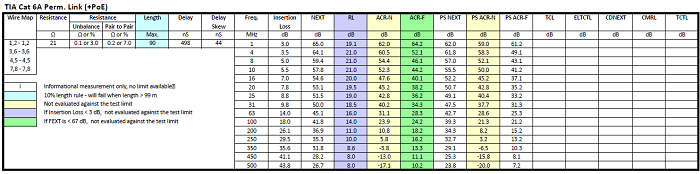

El extenso documento Versiv Limit Lines está disponible aquí , pero como ejemplo de cómo difieren los límites, comparemos los límites para TIA Cat 6A Permanent Link, TIA Cat 6A Permanent Link (+PoE) y TIA Cat Cat 6A Permanent Link (+ Todo).
(+PoE) suma estas medidas, y solo 1 a 2 segundos al tiempo de Autotest:
(+Todos) agrega estas mediciones y más tiempo al tiempo de Autotest:
Desequilibrio de resistencia
Desequilibrio de resistencia de par a par
TCL – Pérdida de conversión transversal
ELTCTL : pérdida de transferencia de conversión transversal de igual nivel
CDNEXT – Xtalk cercano de modo común a modo diferencial
CMRL : pérdida de retorno en modo común
TCTL – Pérdida de transferencia por conversión transversal: conversión de modo dentro de un par medida en el extremo opuesto.

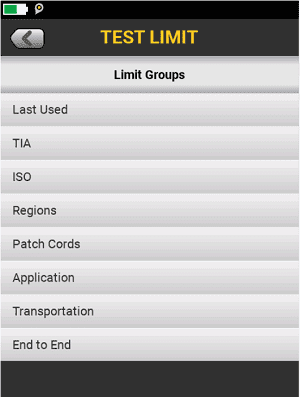

Seleccionar el límite de prueba en Versiv
También notará una diferencia en la estructura del menú Límite de prueba en Versiv en el software 5,6 y versiones posteriores. Se han realizado mejoras para ayudarle a encontrar el límite de prueba correcto más rápidamente.
Toque TIA

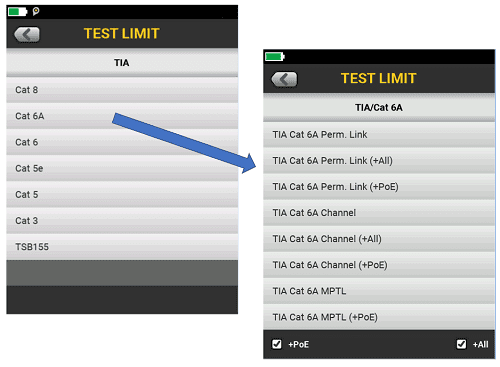

Toque Cat 6A (menos desplazamiento al agrupar las pruebas automáticas principalmente por categoría de componentes de cableado, ahora incluye +PoE y +Todos los filtros en la parte inferior del menú)
Si desmarca +Todos, Versiv no mostrará aquellas pruebas automáticas relacionadas (+Todas) en el menú LÍMITE DE PRUEBA.
Esto hace que el desplazamiento en la selección de límite de prueba sea menor y puede alternar el filtro para mostrar las selecciones de límite de prueba que necesita.
