Uso del FI-500 Micro para la inspección del extremo de la fibra

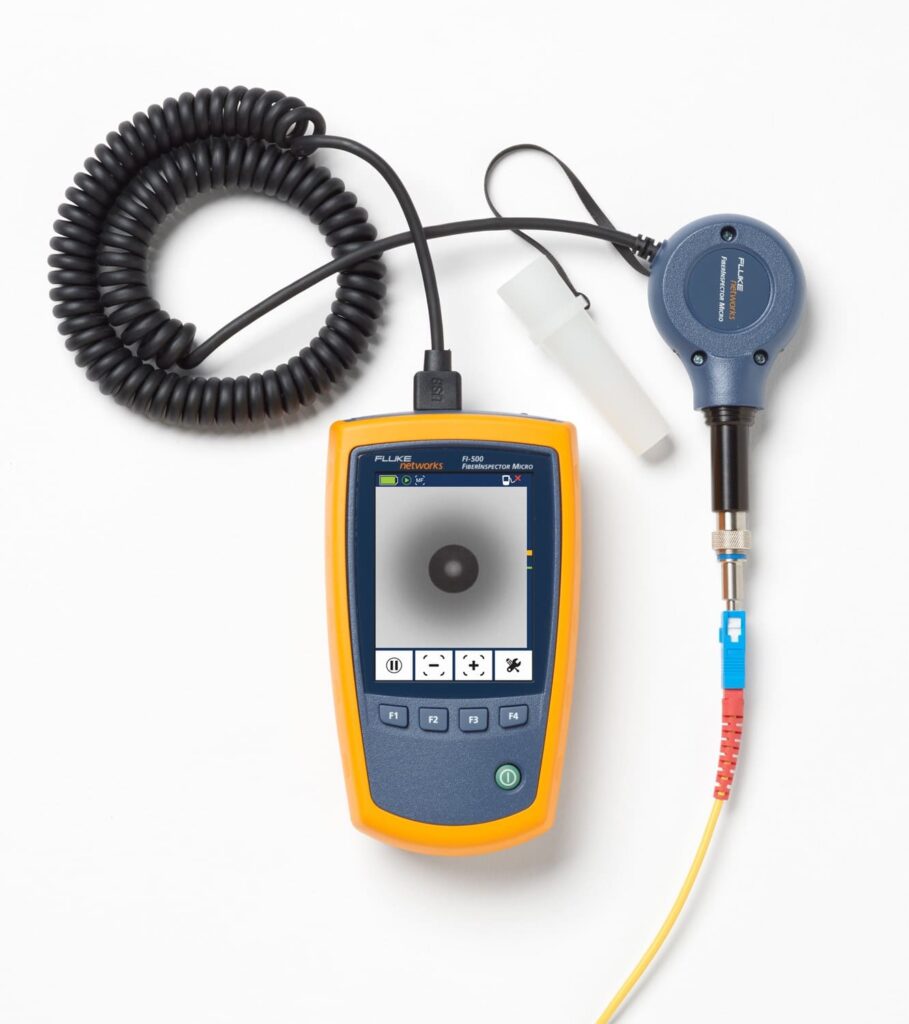

Inspección del extremo del cable de conexión de fibra o del cable de lanzamiento de fibra OTDR
Para ver un extremo de un cable de conexión de fibra o un cable de lanzamiento de fibra OTDR, inserte el casquillo del conector de fibra que se va a inspeccionar en la punta de la sonda FI-500 y presione el botón AF (enfoque automático).
- Las puntas de sonda con bandas azules son adecuadas para probar conexiones de fibra con acabado de extremo UPC.
- Las puntas de sonda con bandas verdes son adecuadas para probar conexiones de fibra con acabado de extremo APC.

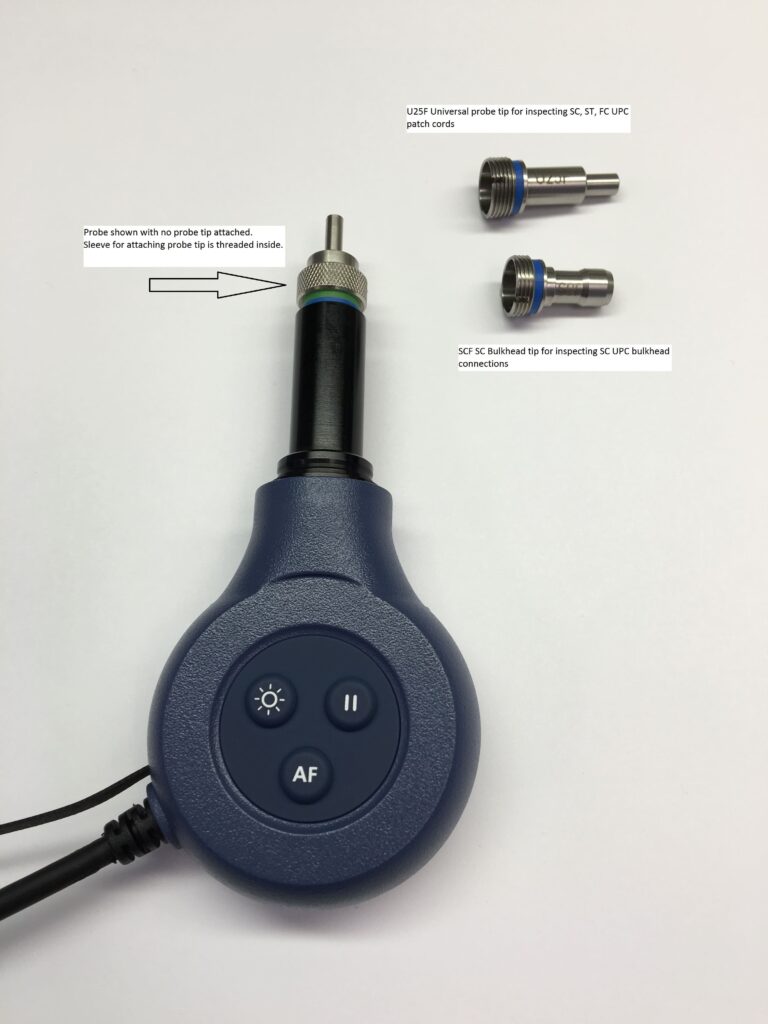

Sonda sin punta adjunta:
Conecte la punta de sonda adecuada para el tipo de conector que desea inspeccionar.
Después de confirmar que ha instalado la punta de la sonda correcta, inserte el casquillo del conector de fibra en la punta de la sonda y presione (AF) AutoFocus.
Al presionar el botón AF en la sonda también se saca la pantalla del modo de espera (la pantalla se ha oscurecido debido a un período de inactividad).
Opcional: Presione pausa (F1) y luego presione (F3) para ampliar la imagen en la pantalla. Puede presionar pausa en la sonda o en la pantalla del FI-500.

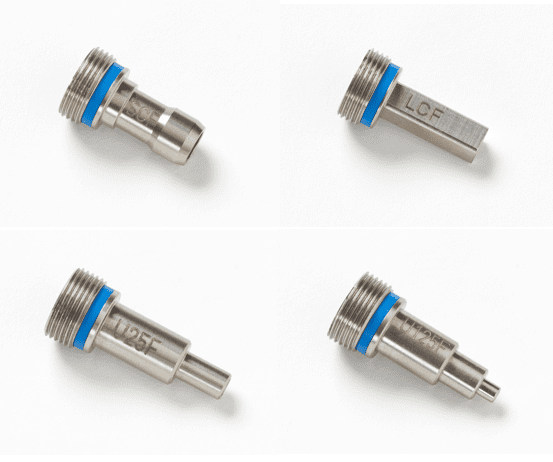

Puntas de sonda
El FI-500 viene de serie con puntas de sonda para inspeccionar extremos de fibra tipo SC, ST, FC y LC UPC para cables de conexión de fibra, y puertos de mamparo de fibra tipo LC y SC UPC.
La punta de sonda «universal» FI-500-U25F se utiliza para ver los extremos de los conectores de fibra tipo SC, ST y FC UPC en cables de conexión de fibra.
Todas las puntas de las sondas están roscadas en la base externamente y se conectan a la sonda de la cámara a través de la funda metálica.
La funda metálica tiene rosca interna y está conectada permanentemente cerca del extremo de la sonda de la cámara.
¿Problemas de enfoque? Asegúrese de que la punta de la sonda esté conectada correctamente al extremo de la sonda.
- Para quitar la punta de la sonda , sostenga la punta fija con una mano y desenrosque el manguito en el sentido de las agujas del reloj.
- Para instalar la punta de la sonda , sostenga la punta fija con una mano, enganche las roscas de la punta de la sonda y el manguito, y gire el manguito en sentido contrario a las agujas del reloj hasta que sienta resistencia. Apretar con los dedos es suficiente, no se requieren herramientas. Algunas puntas de las puntas de la sonda pueden permanecer visibles después de conectar la punta a la sonda.
El ejemplo de la izquierda muestra la instalación de la punta de sonda FI-500TP-LCF (LC Bulkhead).
Fluke Networks ofrece puntas de sonda para una variedad de tipos de conectores para FT-500 disponibles para su compra por separado. Las puntas de las sondas son específicas del FI-500 y no son intercambiables con los endoscopios de fibra Fluke Networks FI-1000 o FT500.
Puerto brillante

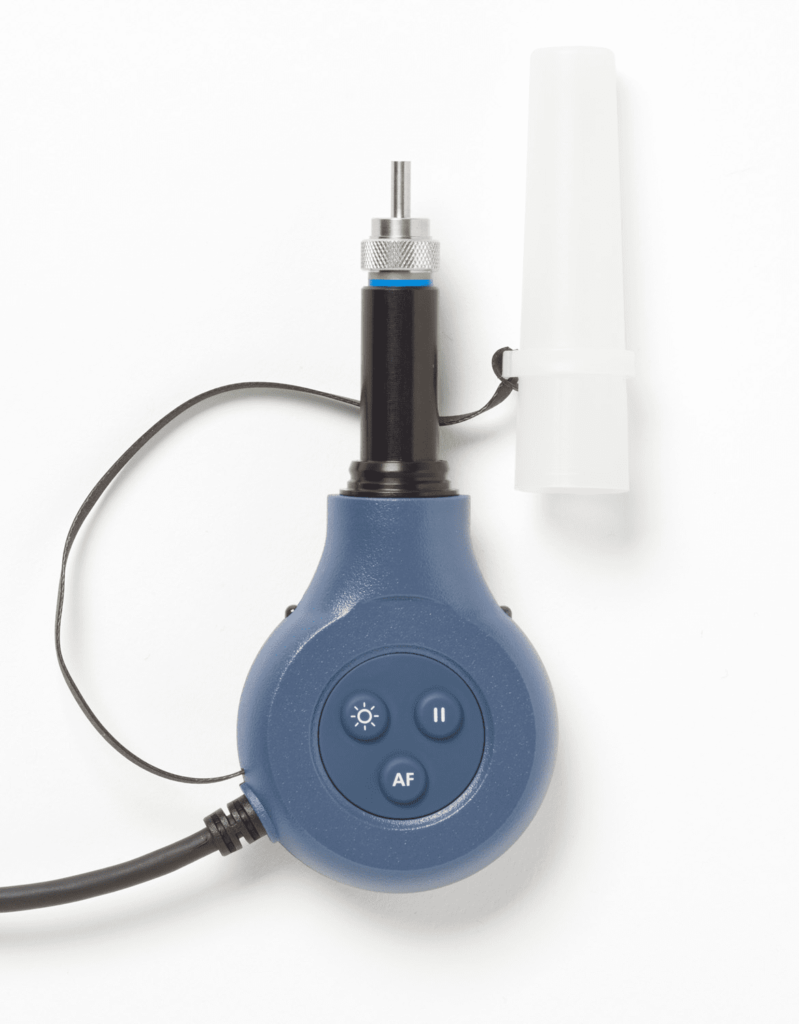

Presione el botón Port Bright en la sonda de la cámara y se iluminarán los dos LED blancos para ayudarlo a ver la conexión del mamparo en condiciones de poca luz.
Puedes ajustar la duración en Configuración entre 5, 10, 20 o 30 segundos.

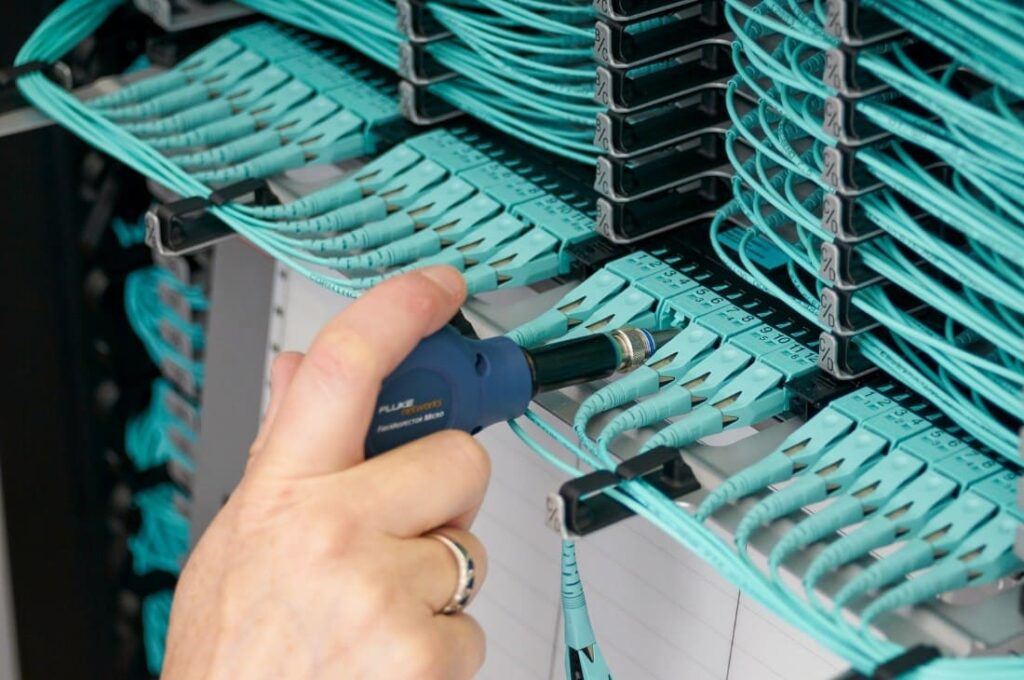

Inspección del puerto de mamparo
Conecte la punta de la sonda de mamparo adecuada para el puerto que está inspeccionando e inserte la punta de la sonda en el puerto de mamparo.
Presione el botón AF en la sonda FI-500 o en el display presionando el botón F2.

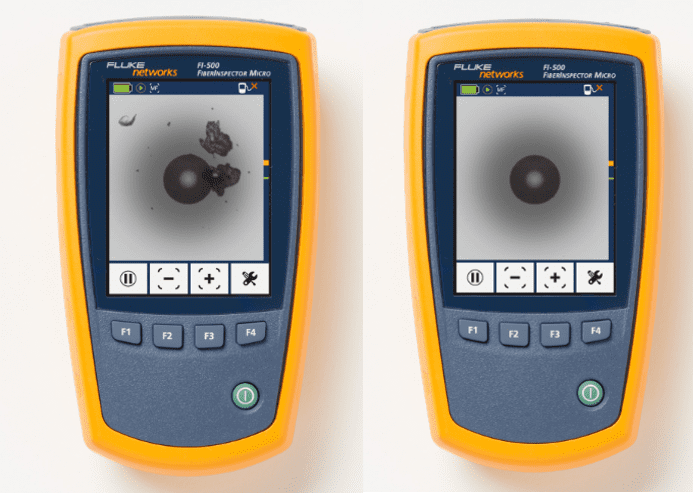

A la izquierda hay un ejemplo de un extremo de fibra sucia. Si ve algo como lo que se muestra a la izquierda (o algo peor), limpie el extremo de la fibra e inspeccione nuevamente.
El núcleo debe estar libre de residuos como se muestra en la imagen de la derecha.
¿Necesita productos de limpieza de fibra? Consulte los kits de limpieza de fibra óptica de Fluke Networks .
Fuente: FLUKE Networks.
