Visualización de extremos de APC

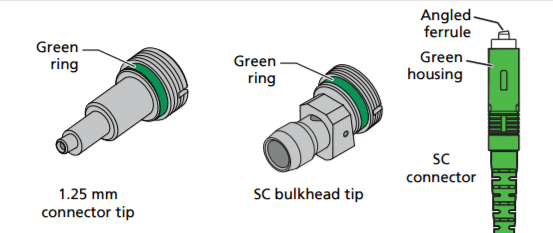

FI-500 Fiber Inspector Micro utiliza puntas de sonda APC para ver conectores APC (contacto físico en ángulo). Las puntas de sonda para APC tienen un anillo verde . Una carcasa verde en el conector es un indicio de que su conector tiene un acabado final APC. Y dado que el ángulo es solo del 8 %, puede resultar difícil distinguir a simple vista la diferencia entre un conector con un acabado de extremo APC y un conector con un acabado de extremo UPC. Es por este motivo que la mayoría de fabricantes utilizan la carcasa verde para indicar APC.
Se incluyen 4 puntas UPC (SC, LC, 1,25 mm y 2,50 mm) con FI-5000. Las puntas APC siempre se compran por separado. FI-500-TP-APC es un kit de cuatro puntas APC en un práctico estuche: SC, LC, 1,25 mm y 2,50 mm. También está disponible una punta APC para FC.
No puede utilizar las puntas de sonda UPC (azules) para ver los extremos de APC con el FI-500. Si intenta hacer eso, no podrá enfocarse para ver el núcleo y el extremo en la pantalla del FI-500. La geometría de las puntas APC se adaptará al ángulo del 8 % del acabado del extremo APC en el casquillo para que pueda ver el extremo en la pantalla.
Inspección de un extremo APC:
- Conecte la punta de la sonda APC al FI-500 e inserte el casquillo en la punta de la sonda.
- Presione el botón AutoFocus (AF) en la sonda.
- Si la imagen no se muestra de inmediato, gire la carcasa un cuarto de vuelta e intente nuevamente el enfoque automático. Es posible que tengas que girar varias veces para enfocar el núcleo.
La punta del conector de 1,25 mm ( FI-500TP-A125F ) es para la inspección del extremo LC APC en cables de conexión de fibra ( ver foto ).
La punta del conector de 2,5 mm ( FI-500TP-A25F ) es para la inspección del extremo SC APC en cables de conexión de fibra ( ver foto ).
El FI-500TP-ALCF es para conectores de fibra de mamparo LC APC ( ver foto ).
El FI-500TP-ASCF es para conectores de fibra de mamparo SC APC ( ver foto ).
¿Qué pasa si es necesario limpiar el extremo de APC?

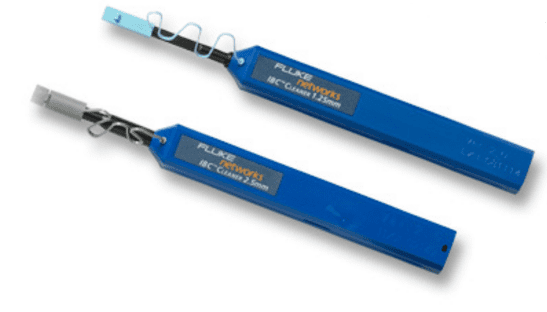

Los limpiadores OneClick IBC se pueden utilizar tanto en conectores UPC como APC. La punta azul agua de 1,25 mm ( NFC-IBC-1,25 mm ) es para limpiar latiguillos de fibra LC y puertos mamparo. La punta gris de 2,5 mm ( NFC-IBC-2.5mm ) es para limpiar conectores y terminales SC, ST, FC y E2000.
Cómo utilizar IBC OneClick:
Retire la tapa para limpiar un extremo de un cable de conexión.
Retire toda la punta para limpiar un puerto de mamparo.
Empuje hasta que haga clic (una o dos veces) y luego inspeccione el extremo o el puerto mamparo nuevamente.
Haga clic aquí para ver una advertencia final sobre hacer esto:
A veces, los conectores con grasa y residuos adheridos necesitan algo más que un método de limpieza de contactos en seco para eliminarlos.
Recomendamos NFC-SolventPen de Fluke Networks y los NFC-Swabs con punta de espuma , disponibles en tamaños de 1,25 mm y 2,5 mm.
Haga clic aquí para obtener más información sobre nuestros kits de limpieza de fibra óptica.
Fuente: FLUKE Networks.
