Enlace permanente de conector único modificado
Desde el lanzamiento del enlace permanente de un conector modificado basado en BICSI, la TIA ha lanzado el modelo de enlace terminado con enchufe modular (MPTL).
El modelo MPTL es más útil ya que utiliza un adaptador de patchcord para comprobar el conector modular instalado en el campo. Los detalles están disponibles a través de este KB:
Límites de comprobación del Enlace terminado de conexión modular (MPTL) para DSX-5000 y DSX-8000
Nota: Versiv versión 6,4 compilación 4 eliminó los límites de prueba «Mod 1-Conn Perm Link».
Actualización: Debido a la demanda de los clientes, los límites de prueba «Mod 1-Conn Perm Link» se restauraron en la versión 6,5 compilación 5.
La configuración requiere el uso de un adaptador de enlace permanente y un adaptador de canal para conectar el Versiv principal y el control remoto al enlace bajo prueba.
Estos límites están disponibles en la carpeta Límite de prueba de aplicación en Versiv:
- Cat 5e Mod 1-Conexión permanente. Rodear a
- Cat 5e Mod 1-Conn Perm. Enlace (+ todo)
- Cat 5e Mod 1-Conn Perm. Conexión (+PoE)
- Cat 6 Mod 1-Conn Perm. Rodear a
- Cat 6 Mod 1-Conn Perm. Enlace (+ todo)
- Cat 6 Mod 1-Conn Perm. Conexión (+PoE)
- Módulo 1 Cat 6A: enlace de conexión permanente
- Módulo 1 Cat 6A: Enlace de conexión permanente (+ todos)
- Módulo 1 Cat 6A: conexión permanente Conexión (+PoE)
La siguiente información es anterior al lanzamiento de TIA MPTL:
También se encuentra un vídeo de YouTube disponible sobre este tema.
Con el DSX-5000 CableAnalyzer, es posible comprobar un enlace cuando el extremo del cable se ha conectado con un conector RJ45.
¿Está comprobando esto para obtener una garantía de un proveedor de cableado? Debe consultar con ellos sobre los requisitos, ya que están emitiendo la garantía y no a Fluke Networks. Esto es definitivo.
BICSI reconoce este estilo de enlace y ciertos organismos de estándares están buscando definir esta definición de enlace.
Conecte el DSX-5000 CableAnalyzer como se muestra a continuación. La unidad principal debe estar en el extremo del panel de conexiones.
Cómo seleccionar el límite de comprobación:
- Toque el límite de comprobación desde la HOME SCREEN (PANTALLA DE INICIO) > EDIT (EDITAR) > Test Limit (Límite de comprobación) > MORE (MÁS)

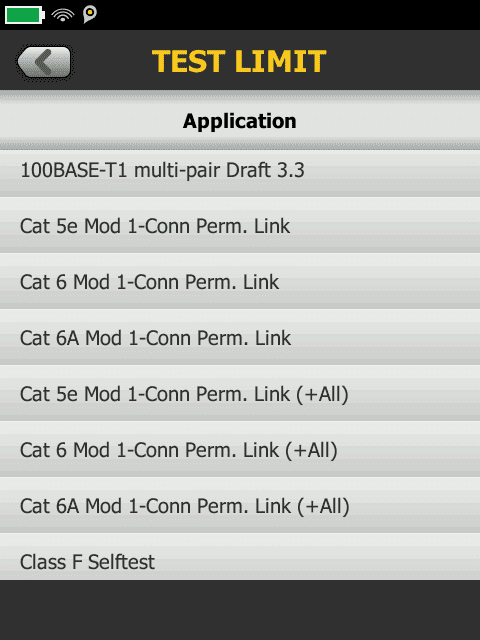

Desplácese hasta Application (Aplicación) y toque para ver:
- Hay Mod 1-Conn Perm. Los límites de enlace para Cat 5e, Cat 6 Cat 6A y los límites (+Todos) agregan ELTCTL , TCL , Desequilibrio de resistencia dentro de un par , Desequilibrio de resistencia entre pares , mediciones CMRL y CDNEXT . Los límites (+PoE) añaden medidas de desequilibrio de resistencia.
- Toca GUARDAR > USAR SELECCIONADO.
A diferencia del DTX CableAnalyzer, esto no se quejará/advertirá sobre un adaptador de enlace permanente que se mezcle con un adaptador de canal. Si recibe un mensaje que indica que el patchcord del otro extremo está defectuoso, significa que no ha podido mantener los giros en el cable que ingresa a la parte posterior del conector RJ45. Tendrá que volver a conectar el conector RJ45.
Fuente: Fluke Networks
