Error de impedancia coaxial «Cable demasiado corto»
Las pruebas coaxiales con DSX CableAnalyzer utilizando los módulos DSX-COAX incluyen las siguientes mediciones de prueba automática:
- Longitud
- Resistencia (se requiere control remoto o terminador)
- Impedancia
- Pérdida de inserción
- Retardo de propagación
- Analizador HDTDR
Al probar la impedancia, la longitud mínima del cable para una medición de impedancia es 13 pies/4 m. La medición de impedancia muestra la impedancia característica aproximada del cable en un punto aproximadamente a 13 pies (4 m) del probador.

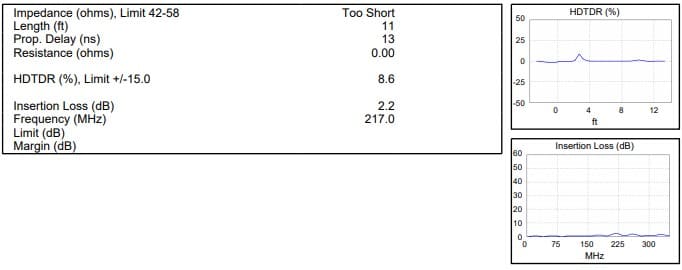

Al probar longitudes de cable coaxial inferiores a 13 pies/4 m, los resultados de la prueba mostrarán «Cable demasiado corto» en los informes de prueba.
En el probador Versiv, el mismo resultado mostrará «i» (solo información) para la impedancia y los resultados generales de la prueba. Un buen cableado tiene una impedancia característica relativamente constante en todo el cable y los conectores. Los cambios en la impedancia provocan reflejos de la señal en el cableado. En las redes informáticas, los reflejos de la señal pueden provocar fallos en la red. En los sistemas de vídeo, los reflejos pueden provocar una mala calidad de imagen.
Fuente: Fluke Networks
