Pruebas de cables coaxiales
La certificación del cableado coaxial con Versiv requiere los adaptadores coaxiales DSX-COAX opcionales y los módulos de cobre DSX-5000 o DSX-8000. Los adaptadores están marcados como “DSX-CHA003 COAX ADAPTER”.

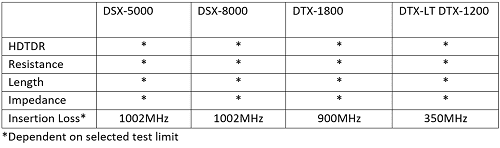

Posibles parámetros de medición
Las unidades Versiv probarán el cable coaxial a 1002MHz.
Selección de un tipo de cable

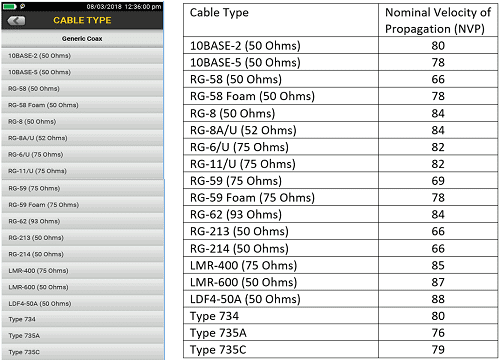

Tipos de cables disponibles en Versiv

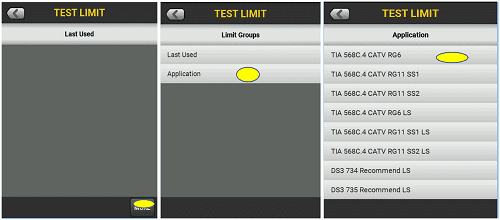

Seleccionar un límite de prueba
Haga clic aquí para ver el documento Líneas de límite de Versiv para obtener un desglose de los límites coaxiales en la sección 2,1 (consulte el índice en la página 1).
Configuración de la referencia
Es importante establecer la referencia al menos cada 30 días. No tiene que establecer la referencia cada vez que se quitan los adaptadores. Sin embargo, para una precisión óptima, es posible que desee establecer la referencia cada vez que use los adaptadores coaxiales.

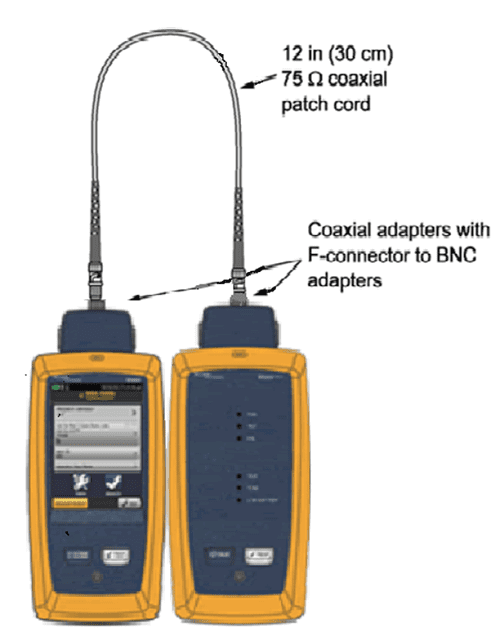

Connect the two Versiv units together as shown in the diagram below:

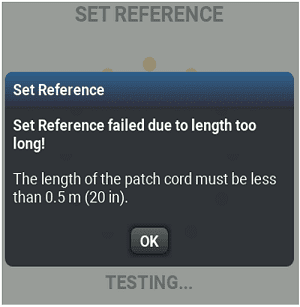

El cable de referencia no puede tener más de 20 pulgadas (0,5 m); de lo contrario, el DSX no permitirá establecer la referencia.
Aunque es preferible establecer la referencia con el cable de referencia de 75 Ω, también puede establecer la referencia con un cable de 50 Ω.
El resultado de AutoTest

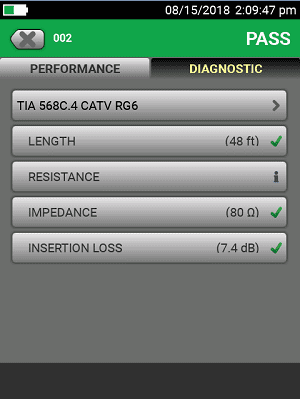

A continuación se muestra un ejemplo de un resultado de prueba automática para TIA 568C.4 CATV RG6:
Las anomalías pueden causarse por:
- Una mala conexión
- Compresión del cable (ataduras de cables apretadas, pinzadas, torceduras, etc.)
- Falta de coincidencia en los tipos de cables
- Agua en la cubierta del cable
- Cargamento excesivo en el tap del cable coaxial
- Valor de terminador incorrecto
Fuente: Fluke Networks
